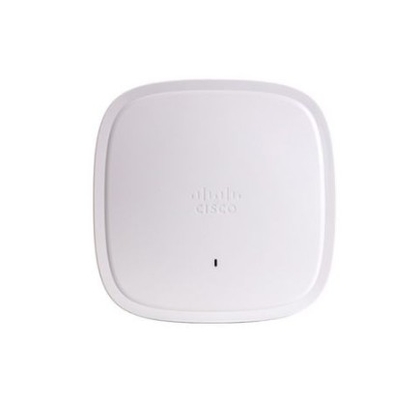

Cisco-Katalysator 9100 interne Antenne 4x4 Reihen-WiFis 6 der Zugangspunkt-C9115AXI-A: 4 MIMO ein Gebiet

C9115AXI-A Spezifikation

Beschreibung

Reihen-Zugangspunkt Cisco-Katalysator-9115AX, interne Antenne; Wi-Fi 6; 4x4: 4 MIMO, ein Gebiet

Software

● Cisco vereinheitlichte Software-Ausgabe des drahtlosen Netzwerks 8,9 oder späteres

● Cisco IOS-® XE Software-Ausgabe 16,11 oder späteres

Gestützte drahtlose LAN-Prüfer

● Cisco-Katalysator 9800 Reihen-Radioapparat-Prüfer

● Cisco 3500, 5520 und 8540 Reihen-drahtlose Kontrolleure und virtueller drahtloser Kontrolleur Ciscos

802.11n Fähigkeiten der Version 2,0 (und bezogen)

● 4x4 MIMO mit vier räumlichen Strömen

● maximales Verhältnis, das (MRC) kombiniert

● beamforming 802.11n und 802.11a/g

● Kanäle 20 - und 40-MHz

● PHY Datenraten bis zu 890 Mbps (40 MHZ mit 5 Gigahertz und 20 MHZ mit 2,4 Gigahertz)

● Paketanhäufung: A-MPDU (übertragen Sie und empfangen Sie), A-MSDU (übertragen Sie und empfangen Sie)

● 802,11 dynamische Frequenz-Auswahl (DFS)

● zyklische Stellenwertverschiebungs-Verschiedenartigkeit (CSD)-Unterstützung

802.11ac

● 4x4 Downlink MU-MIMO mit vier räumlichen Strömen

● MRC

beamforming ● 802.11ac

● 20-, 40-, 80- und Kanäle 160-MHz

● PHY Datenraten bis zu 3,47 Gbps (160 MHZ mit 5 Gigahertz)

● Paketanhäufung: A-MPDU (übertragen Sie und empfangen Sie), A-MSDU (übertragen Sie und empfangen Sie)

● 802,11 DFS

● CSD stützen sich

802.11ax

● 4x4 Downlink MU-MIMO mit vier räumlichen Strömen

● Uplink,/Downlink OFDMA

● TWT

● BSS Farbton

● MRC

beamforming ● 802.11ax

● 20-, 40-, 80- und Kanäle 160-MHz

● PHY Datenraten bis zu 5,38 Gbps (160 MHZ mit 5 Gigahertz und 20 MHZ mit 2,4 Gigahertz)

● Paketanhäufung: A-MPDU (übertragen Sie und empfangen Sie), A-MSDU (übertragen Sie und empfangen Sie)

● 802,11 DFS

● CSD stützen sich

Integrierte Antenne

● 2,4 Gigahertz, Höchstgewinn 3 dBi, interne Antenne, ungerichtet im Azimut

● 5 Gigahertz, Höchstgewinn 4 dBi, interne Antenne, ungerichtet im Azimut

Außenantenne (separat verkauft)

Zugangspunkte ● Cisco-Katalysator-9115AXE werden für Gebrauch mit Antennengewinnen bis zu dBi 6 bestätigt (2,4 Gigahertz und 5 Gigahertz)

● Cisco bietet die breiteste Auswahl der Industrie von Antennen an und liefert optimale Abdeckung für eine Vielzahl von Entwicklungsszenario

Schnittstellen

● 1x 100, 1000, 2500 Multigigabit Ethernet (RJ-45) – IEEE 802.3bz

● Management-Konsolenhafen (RJ-45)

● USB 2,0 (ermöglicht über zukünftige Software)

Indikatoren

● Status LED zeigt Stiefelladerstatus, Vereinigungsstatus, funktionierenden Status, Stiefelladerwarnungen und Stiefelladerfehler an

Maße (W x L x H)

● Zugangspunkt (ohne Schienenplatten): C9115I: 8,0 x 8,0 x 1,5 Zoll. (20,3 x 20,3 x 3,8 cm), C9115E: 8,0 x 8,0 x 1,7 Zoll. (20,3 x 20,3 x 4,3 cm)

Eingangsleistungsanforderungen

● 802.3at Energie über Ethernet plus (PoE+), 802.3bt Cisco Universalpoe (Cisco UPOE+, Ciscos UPOE ®)

● Cisco treiben Injektor, AIR-PWRINJ6= an

● 802.3af PoE

● Cisco treiben Injektor, AIR-PWRINJ5= an (Anmerkung: Dieser Injektor stützt nur 802.3af)

Anmerkung: Wenn 802.3af PoE die Quelle der Energie, ist, werden die Radios 2.4-GHz und 5-GHz auf 2x2 und Ethernet degradiert zu 1 Gigabit Ethernet verringert. Darüber hinaus ist der USB-Port aus.

Umweltsmäßig

Cisco-Katalysator 9115AXI

● inoperative (Lagerung) Temperatur: -22° zu 158°F (- 30° bis 70°C)

● inoperativer (Lagerung) Höhentest: 25˚C, 15.000 ft.

● Betriebstemperatur: 32° zu 122°F (0° bis 50°C)

● Betriebsfeuchtigkeit: 10% bis 90% (kondensationsfrei)

● Betriebshöhentest: 40˚C, 9843 ft.

Anmerkung: Wenn die Umgebungstemperatur 40°C übersteigt, verschiebt sich der Zugangspunkt von 4x4 zu 2x2 auf die Radios 2.4-GHz und 5-GHz, uplink Ethernet degradiert zu 1 Gigabit Ethernet, und die USB-Schnittstelle ist behindert.

Cisco-Katalysator 9115AXE

● inoperative (Lagerung) Temperatur: -22° zu 158°F (- 30° bis 70°C)

● inoperativer (Lagerung) Höhentest: 25˚C, 15.000 ft.

● Betriebstemperatur: -4° zu 122°F (- 20° bis 50°C)

● Betriebsfeuchtigkeit: 10% bis 90% (kondensationsfrei)

● Betriebshöhentest: 40˚C, 9843 ft.

Systemspeicher

● 2048 MB-D-RAM

● 1024 MB-Blitz

Verfügbare Sendeleistungseinstellungen

2,4 Gigahertz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12,5 mW)

● 8 dBm (6,25 mW)

● 5 dBm (3,13 mW)

● 2 dBm (1,56 mW)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

5 Gigahertz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12,5 mW)

● 8 dBm (6,25 mW)

● 5 dBm (3,13 mW)

● 2 dBm (1,56 mW)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

Frequenzband und funktionierende Kanäle 20-MHz

A (regelndes Gebiet A):

● 2,412 bis 2,462 Gigahertz; 11 Kanäle

● 5,180 bis 5,320 Gigahertz; 8 Kanäle

● 5,500 bis 5,700 Gigahertz; 8 Kanäle

(schließt 5,600 bis 5,640 Gigahertz) aus

● 5,745 bis 5,825 Gigahertz; 5 Kanäle
