Produktdetails:
|
| Modell: | N5K-C5596UP-FA | Formfaktor: | 2RU |
|---|---|---|---|
| Festanschlüsse: | 48 feste vereinte Häfen | Stromversorgung: | 2×1100 Watt Wechselstromversorgung |
| Fan-Module: | 4 | Erweiterungsschächte: | 3 |
| Abmessungen: | 3.47 x 17.3 x 29.5 Zoll. | Gewicht: | 47.5 Pfund |
| Die Situation: | Nagelneues versiegelt | Gewährleistung: | 1 Jahr |
| Zahlung: | T/T, Western Union, Paypal | Versand: | DHL, Fedex, UPS |
| Hervorheben: | 2PS Cisco Nexus 5596UP,Cisco Nexus 5596UP 2RU Fahrwerk,N5K-C5596UP-FA Cisco-Schalter |
||

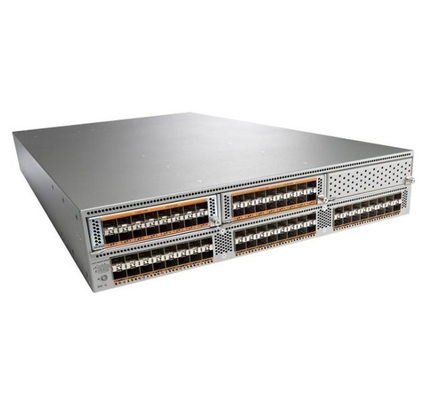

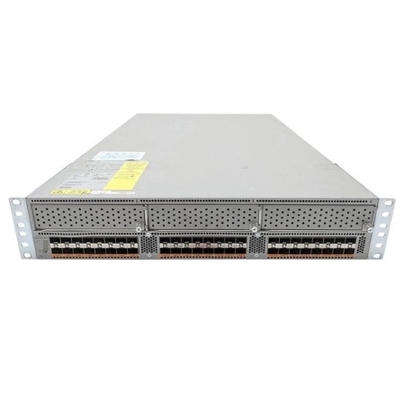

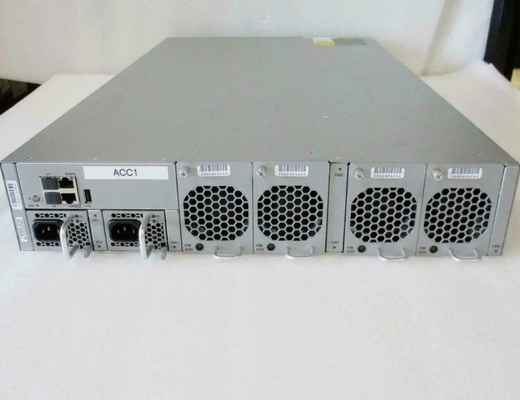

N5K-C5596UP-FA ist der Cisco Nexus 5596UP Switch, einschließlich 48 festen einheitlichen Ports, Luftstrom von vorne nach hinten, 2 1100-W-Wechselstromnetzteilen, Lüftereinschüben und 3 Erweiterungssteckplätzen.
Die empfohlenen Elemente für den N5K-C5596UP-FA.
| Kategorie | Modell | Beschreibung |
|
Nexus 5500-Erweiterungssteckplatz
|
N55-M16UP | Nexus 5500 Unified Ports Modul 16p, Ersatz |
| N55-D160L3-V2 | Nexus 5596 Layer 3-Erweiterungsmodul, Version 2 | |
|
N5K-Transceiver und Kabel
|
SFP-H10GB-CU1M | 10GBASE-CU SFP+ Kabel 1 Meter |
| SFP-H10GB-ACU7M | Cisco Direct-Attach Active Optical Cables mit SFP+-Anschlüssen, SFP-H10GB-ACU7M | |
| Lizenz | N55-48P-SSK9 | Nexus 5500-Speicherlizenz, 48 Ports |
Der Vergleich von N5K-C5596UP-FA, N5K-C5596T-FA und N5K-C5548UP-FA.
| Produktcode | N5K-C5596UP-FA | N5K-C5596T-FA | N5K-C5548UP-FA |
| Formfaktor | 2RU | 2RU | 1RU |
| Feste Ports | 48 feste einheitliche Ports | 32x10GT/16xSFP+ feste Ports | 32 feste einheitliche Ports |
| Netzteile | 2 1100-W-Wechselstromnetzteile | 2 1100-W-Wechselstromnetzteile | 2 750-W-Wechselstromnetzteile |
| Lüftermodule | 4 | 4 | 2 |
| Erweiterungssteckplätze | 3 | 3 | 1 |
| Luftstrom | Von vorne nach hinten | Von hinten nach vorne | Von vorne nach hinten |
N5K-C5596UP-FA-Spezifikationen |
|
| Leistung |
● Layer-2-Hardware-Weiterleitung mit 1920 Gbit/s oder 1428 Mpps; Layer-3-Leistung von bis zu 160 Gbit/s oder 240 Mpps ● Einträge in der MAC-Adresstabelle: 32.000 ● Cut-Through-Design mit geringer Latenz, das unabhängig von Paketgröße, Verkehrsmuster oder aktivierten Funktionen auf 10-Gigabit-Ethernet-Schnittstellen eine vorhersehbare, konsistente Verkehrslatenz bietet ● Datendurchsatz mit Leitungsgeschwindigkeit auf allen Ports |
| Schnittstellen |
● 48 feste Ports, konfigurierbar als 1- und 10-Gigabit-Ethernet und FCoE oder 8/4/2/1-Gbit/s nativer Fibre Channel; zusätzliche Schnittstellen durch bis zu drei Erweiterungsmodule ● Erweiterungsmodule ● 16-Port-1- und 10-Gigabit-Ethernet- und FCoE-Modul ● 8-Port-8/4/2/1-Gbit/s-Fibre-Channel plus 8-Port-1- und 10-Gigabit-Ethernet- und FCoE-Modul ● Unified-Port-Modul bestehend aus 16 Ports, konfigurierbar als 8/4/2/1-Gbit/s-Fibre-Channel oder 1- und 10-Gigabit-Ethernet und FCoE ● 4-Port-QSFP-Erweiterungsmodul ● 12-Port-10G-BASE-T-Modul (nur Cisco Nexus 5596T) ● Layer-3-Modul (nur Cisco Nexus 5596UP und 5596T; eines pro System) ● Layer-3-Tochterkarte (nur Cisco Nexus 5548P und 5548UP; eine pro System) ● Erweiterung durch die Cisco Nexus 2000-Serie |
| Layer-2-Funktionen |
● Layer-2-Switch-Ports und VLAN-Trunks ● IEEE 802.1Q VLAN-Kapselung ● Unterstützung für bis zu 4096 VLANs ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (IEEE 802.1w-kompatibel) ● Multiple Spanning Tree Protocol (MSTP) (IEEE 802.1s): 64 Instanzen ● Spanning Tree PortFast ● Spanning Tree Root Guard ● Spanning Tree Bridge Assurance ● Cisco EtherChannel-Technologie (bis zu 16 Ports pro EtherChannel) ● Cisco vPC-Technologie ● Erweitertes vPC ermöglicht vPC zwischen der Cisco Nexus 5000- und 2000-Serie sowie zwischen der Cisco Nexus 3000-Serie und dem Endhost ● Synchronisierung der vPC-Konfiguration ● Link Aggregation Control Protocol (LACP): IEEE 802.3ad ● Erweitertes Port-Channel-Hashing basierend auf Layer 2-, 3- und 4-Informationen ● Jumbo-Frames auf allen Ports (bis zu 9216 Byte) ● Pausenbilder (IEEE 802.3x) ● Sturmkontrolle (Unicast, Multicast und Broadcast) ● Private VLANs ● Privates VLAN über Trunks (isoliert und promiskuitiv) ● Private VLANs über vPC und EtherChannels ● VLAN-Neuzuordnung ● Cisco FabricPath ● EvPC und vPC+ mit FabricPath ● Cisco-Adapter FEX ● Cisco Data Center VM FEX ● Unterstützung für bis zu 24 Fabric-Extender auf jeder Cisco Nexus 5500-Plattform |
| Layer-3-Funktionen |
● Layer-3-Schnittstellen: Geroutete Ports auf Cisco Nexus 5500-Plattformschnittstellen, Switch Virtual Interface (SVI), Portkanäle, Subschnittstellen und Portkanal-Subschnittstellen für insgesamt 4096 Einträge ● Unterstützung für bis zu 8000 Präfixe und bis zu 16000 IPv4- und 8000 IPv6-Hosteinträge ● Unterstützung für bis zu 8000 Multicast-Routen ● Unterstützung für bis zu 8000 IGMP-Gruppen ● Unterstützung für 1000 VRF-Einträge ● Unterstützung für bis zu 4096 VLANs ● 16-Wege-Equal-Cost-Multipathing (ECMP) ● 1664 Eingangs- und 2048 Ausgangs-ACL-Einträge (Access Control List). ● Routing-Protokolle: Static, Routing Information Protocol Version2 (RIPv2), Enhanced Interior Gateway Routing Protocol (EIGRP), Open Shortest Path First Version 2 (OSPFv2) und Border Gateway Protocol (BGP) ● IPv6-Routing-Protokolle: Statisch, Open Shortest Path First Version 3 (OPFv3), Border Gateway Protocol (BGPv6), Enhanced Interior Gateway Routing Protocol (EIGRPv6) ● IPv6 VRF Lite ● Hot-Standby Router Protocol (HSRP) und Virtual Router Redundancy Protocol (VRRP) ● ACL: Geroutete ACL mit Layer 3- und 4-Optionen zur Anpassung der Eingangs- und Ausgangs-ACL ● Multicast: Protocol Independent Multicast Version 2 (PIMv2) Sparse-Modus, Source Specific Multicast (SSM), Multicast Source Discovery Protocol (MSDP), Internet Group Management Protocol Versionen 2 und 3 (IGMP v2 und v3) und Multicast-VLAN-Registrierung (MVR) ● Virtual Route Forwarding (VRF): VRF-lite (IP VPN); VRF-fähiger Unicast; und BGP-, OSPF-, RIP- und VRF-fähiges Multicast ● Unicast Reverse Path Forwarding (uRFP) mit ACL; strenge und lockere Modi ● Jumbo-Frame-Unterstützung (bis zu 9216 Byte) ● Unterstützung für bis zu 16 Fabric Extender auf jedem Nexus 5500 mit L3-Modulen ● RFC 896 |
| QoS |
● Layer 2 IEEE 802.1p (CoS) ● 8 Hardware-Warteschlangen pro Port ● QoS-Konfiguration pro Port ● CoS-Vertrauen ● Portbasierte CoS-Zuweisung ● Modular QoS CLI (MQC)-Konformität – IPv4 und IPv6 ● ACL-basierte QoS-Klassifizierung (Schichten 2, 3 und 4) ● MQC CoS-Kennzeichnung ● Virtuelle Ausgabewarteschlange pro Port ● CoS-basierte Ausgangswarteschlange ● Ausgangswarteschlange mit strenger Priorität ● Egress-Port-basierte Planung: Weighted Round-Robin (WRR) ● Control Plan Policing (CoPP) – IPv4 und IPv6 |
| Sicherheit |
● Eingangs-ACLs (Standard und erweitert) auf Ethernet- und virtuellen Ethernet-Ports ● Standard- und erweiterte Layer-2-ACLs: MAC-Adressen, Protokolltyp usw. ● Standardmäßige und erweiterte ACLs der Schichten 3 bis 4: IPv4 und IPv6, Internet Control Message Protocol (ICMP und ICMPv6), TCP, User Datagram Protocol (UDP) usw. ● VLAN-basierte ACLs (VACLs) ● Portbasierte ACLs (PACLs) ● Benannte ACLs ● Optimierte ACL-Verteilung ● ACLs auf virtuellen Terminals (VTYs) ● ACL-Protokollierung auf der Verwaltungsschnittstelle ● Dynamic Host Configuration Protocol (DHCP) Snooping mit Option 82 ● Dynamic Address Resolution Protocol (ARP)-Inspektion ● IP-Quellenschutz ● DHCP-Relay ● Cisco CTS (Authentifizierungs- und Richtlinien-Download von ACS) ● Ethernet-Port-Sicherheit ● IPv6 RACL ● IPv6-PACL ● IPv6 VACL |
| Hochverfügbarkeitsfunktionen |
● In-Service Software Upgrade (ISSU) für Layer 2 ● Hot-Swap-fähige, vor Ort austauschbare Netzteile, Lüftermodule und Erweiterungsmodule ● 1:1-Stromredundanz ● N:1-Lüftermodul-Redundanz |
| Management |
● Switch-Management über 10/100/1000-Mbps-Management- oder Konsolen-Ports ● CLI-basierte Konsole für detailliertes Out-of-Band-Management ● In-Band-Switch-Management ● Locator- und Beacon-LEDs auf der Cisco Nexus 2000-Serie ● Portbasierte Ortungs- und Beacon-LEDs ● Konfigurationssynchronisierung ● Vorabbereitstellung des Moduls ● Konfigurations-Rollback ● Secure Shell Version 2 (SSHv2) ● Telnet ● AAA ● AAA mit RBAC ● RADIUS ● TACACS+ ● Syslog (8 Server) ● Eingebetteter Paketanalysator ● SNMPv1, v2 und v3 (IPv4 und IPv6) ● Erweiterte SNMP-MIB-Unterstützung ● XML (NETCONF)-Unterstützung ● Fernüberwachung (RMON) ● Advanced Encryption Standard (AES) für Verwaltungsdatenverkehr ● Einheitlicher Benutzername und einheitliche Passwörter über CLI und SNMP ● Microsoft Challenge Handshake Authentication Protocol (MS-CHAP) ● Digitale Zertifikate zur Verwaltung zwischen Switch und RADIUS-Server ● Cisco Discovery Protocol Versionen 1 und 2 ● RBAC ● Switched Port Analyzer (SPAN) für physische, Port-Channel-, VLAN- und Fibre-Channel-Schnittstellen ● Gekapselter Remote-SPAN (ERSPAN) ● Zähler für eingehende und ausgehende Pakete pro Schnittstelle ● Network Time Protocol (NTP) ● Cisco GOLD ● Umfassende Boot-Diagnosetests ● Zu Hause anrufen ● Smart Call Home ● Cisco Fabric Manager ● Cisco DCNM ● CiscoWorks LAN-Management-Lösung (LMS) |
| Überbrückung von Rechenzentren |
● CEE- und IEEE-konformes PFC (Unterstützung für Pausenrahmen pro Priorität) ● PFC-Verbindungsentfernungsunterstützung: 3000 m ● CEE-konformes DCBX-Protokoll ● CEE- und IEEE-konforme erweiterte Übertragungsauswahl |
| Fibre Channel- und FCoE-Funktionen (Speicherdienstlizenz erforderlich) |
● T11-Standard-konformes FCoE (FC-BB-5) ● T11 FCoE-Initialisierungsprotokoll (FIP) (FC-BB-5) ● Jeder 10-Gigabit-Ethernet-Port, konfigurierbar als FCoE ● SAN-Verwaltung getrennt von der LAN-Verwaltung ● FCP ● Fibre-Channel-Weiterleitung (FCF) ● Fibre Channel-Standardporttypen: E, F und NP ● Fibre Channel-erweiterte Porttypen: VE, TE und VF ● F-Port-Trunking ● F-Port-Channeling ● Direkter Anschluss von FCoE- und Fibre-Channel-Zielen ● Bis zu 240 Pufferguthaben pro nativem Fibre Channel-Port ● Bis zu 32 VSANs pro Switch ● Fibre Channel (SAN)-Portkanal ● Nativer Interop-Modus 1 ● Nativer Interop-Modus 2 ● Nativer Interop-Modus 3 ● Nativer Interop-Modus 4 ● VSAN-Trunking ● Fabric Device Management Interface (FDMI) ● Persistenz der Fibre Channel ID (FCID). ● Verteilte Geräte-Alias-Dienste ● In-Order-Lieferung ● Portverfolgung ● Cisco N-Port Virtualization (NPV)-Technologie ● N-Port-Identifier-Virtualisierung (NPIV) ● Fabric-Dienste: Nameserver, Registered State Change Notification (RSCN), Anmeldedienste und Nameserver-Zoning ● Per-VSAN-Fabric-Dienste ● Cisco Fabric Services ● Diffie-Hellman Challenge Handshake Authentication Protocol (DH-CHAP) und Fibre Channel Security Protocol (FC-SP) ● Verteilte Geräte-Alias-Dienste ● Host-zu-Switch- und Switch-zu-Switch-FC-SP-Authentifizierung ● Fabric Shortest Path First (FSPF) ● Fabric-Bindung für Fibre Channel ● Standardzonierung ● Portsicherheit ● Domäne und Port ● Erweiterte Zoneneinteilung ● SAN-Port-Kanäle ● Cisco Fabric Analyzer ● Fibre-Channel-Traceroute ● Fibre-Channel-Ping ● Fibre-Channel-Debugging ● Cisco Fabric Manager-Unterstützung ● Spezifikation der Storage Management Initiative (SMI-S) ● Booten von SAN über VPC/EVPC |
| Generische MIBs |
● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ADDRESS-FAMILY-NUMBERS-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMMUNITY-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-NOTIFICATION-MIB ● SNMP-TARGET-MIB ● SNMP-USER-BASED-SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB |
| Layer-3-MIBs |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| Fibre-Channel-MIBs |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-PORT-CHANNEL-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● FIBRE-CHANNEL-FE-MIB ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| Ethernet-MIBs |
● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-Virtual-Interface-MIB |
| Konfigurations-MIBs |
● ENTITY-MIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-FLASH-MIB ● CISCO-SYSTEM-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EXTENSION-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-CHECK-MIB ● CISCO-IMAGE-UPGRADE-MIB ● CISCO-CONFIG-COPY-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-BRIDGE-MIB |
| Überwachung von MIBs |
● DIFFSERV-DSCP-TC ● NOTIFICATION-LOG-MIB ● DIFFSERV-MIB ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESS-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| Sicherheits-MIBs |
● CISCO-AAA-SERVER-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLES-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-RADIUS-MIB ● CISCO-SECURE-SHELL-MIB ● TCP/IP-MIBs ● INET-ADDRESS-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-PROTOCOL-FILTER-MIB ● CISCO-DNS-Client-MIB ● CISCO-PORTSECURITY-MIB |
| Verschiedene MIBs |
● START-MIB ● CISCO-LICENSE-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-BRIDGE-MIB |
| Industriestandards |
● IEEE 802.1D: Spanning Tree Protocol ● IEEE 802.1p: CoS-Priorisierung ● IEEE 802.1Q: VLAN-Tagging ● IEEE 802.1Qaz: Erweiterte Übertragungsauswahl ● IEEE 802.1Qbb: Pause nach Priorität ● IEEE 802.1s: Mehrere VLAN-Instanzen des Spanning Tree Protocol ● IEEE 802.1w: Schnelle Neukonfiguration des Spanning Tree Protocol ● IEEE 802.3: Ethernet ● IEEE 802.3ad: LACP mit schnellen Timern ● IEEE 802.3ae: 10-Gigabit-Ethernet ● SFF 8431 SFP+ CX1-Unterstützung ● RMON ● IEEE 1588-2008: Precision Time Protocol (Boundary Clock) |
| Fibre-Channel-Standards |
● FC-PH, Revision 4.3 (ANSI/INCITS 230-1994) ● FC-PH, Änderung 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, Änderung 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, Revision 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, Revision 9.4 (ANSI/INCITS 303-1998) ● FC-PI, Revision 13 (ANSI/INCITS 352-2002) ● FC-PI-2, Revision 10 (ANSI/INCITS 404-2006) ● FC-PI-4, Revision 7.0 ● FC-FS, Revision 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, Revision 0.91 ● FC-LS, Revision 1.2 ● FC-SW-2, Revision 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3, Revision 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3, Revision 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, Revision 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, Revision 2.0 für FCoE ● FCP, Revision 12 (ANSI/INCITS 269-1996) ● FCP-2, Revision 8 (ANSI/INCITS 350-2003) ● FCP-3, Revision 4 (ANSI/INCITS 416-2006) ● FC-MI, Revision 1.92 (INCITS TR-30-2002, außer für FL-Ports und Klasse 2) ● FC-MI-2, Revision 2.6 (INCITS TR-39-2005, außer für FL-Ports und Klasse 2) ● FC-SP, Revision 1.6 ● FC-DA, Revision 3.1 (INCITS TR-36-2004, außer FL-Ports, SB-Ports und Klasse 2) ● Serviceklasse: Klasse 3, Klasse F ● Fibre Channel-Standardporttypen: E und F ● Fibre Channel-erweiterte Porttypen: SD und TE |
| Physikalische Spezifikationen | |
| SFP+-Optik |
Die Cisco Nexus 5500-Plattform unterstützt 10-Gigabit-Ethernet-SFP+-Kupfer-Twinax-Kabel für kurze Entfernungen und SFP+-Optik (10GBASE-SR, 10GBASE-LR, 10GBASE-ER, GLC-ZX-SM und Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]). für längere Distanzen. SFP+ bietet im Vergleich zu anderen 10-Gigabit-Ethernet-Konnektivitätsoptionen mehrere Vorteile: ● Kleiner 10-Gigabit-Ethernet-Formfaktor ● Optische Interoperabilität mit den Schnittstellentypen XENPAK, X2 und XFP ● Geringer Stromverbrauch ● Hot-Swap-fähiges Gerät ● Cisco Nexus 5500-Plattformprodukte unterstützen 8-Gbit/s-Fibre-Channel-kompatibles SFP+ für native Fibre-Channel-Konnektivitätsoptionen; 8-Gbit/s-Fibre-Channel-kompatible SFP-Transceivermodule mit kurzer Reichweite und 10 km großer Reichweite arbeiten mit 8/4/2 Gbit/s und werden in den 8-Gbit/s-fähigen nativen Fibre-Channel-Ports auf Erweiterungsmodulen und Unified-Ports unterstützt |
| Physisch (Höhe x Breite x Tiefe) | 3,47 x 17,3 x 29,5 Zoll (8,8 x 43,9 x 74,9 cm) |
| Betriebstemperatur | 0 bis 40 °C (32 bis 104 °F) |
| Nichtbetriebstemperatur (Lagertemperatur). | -40 bis 158 °F (-40 bis 70 °C) |
| Luftfeuchtigkeit | 5 bis 95 % (nicht kondensierend) |
| Höhe | 0 bis 10.000 Fuß (0 bis 3.000 m) |
| Gewicht | 21,55 kg |
