Produktdetails:
|
| Name: | Der Wert der Verbrennungsmenge ist zu messen. | Feature-Set: | IP-Basis |
|---|---|---|---|
| Häfen: | 8 x 10/100/1000 Gigabit Ethernet | Uplinkschnittstellen: | 2 x 1G Kupfer plus 2 x 1G SFP |
| Gewährleistung: | 1 Jahr | Schiffahrt: | DHL&FeDex |
| Nachschicken von Bandbreite: | 16 Gbps | Ram: | MB 512 |
| Zahlung: | TT/Paypal | ||
| Hervorheben: | 8 Port Compact Switch,Cisco Catalyst 8 Port Compact Switch |
||
Die Cisco Catalyst 3560-CX-Serie WS-3560CX-8TC-S Gigabit-Ethernet-Managed-Switches besteht aus 8 Gigabit-Ethernet-Ports, 2 Gigabit-Ethernet-RJ-45-Uplinks und 2 SFP-Uplinks.

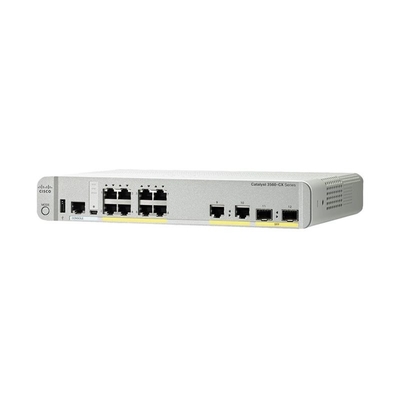

Abbildung 1 zeigt das Aussehen von WS-C3560CX-8TC-S.
Tabelle 1 zeigt die schnellen Spezifikationen.
| Produktcode | Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind. |
| Feature-Set | IP-Basis |
| Uplink-Schnittstellen | 2 x 1G Kupfer plus 2 x 1G SFP |
| Häfen | 8 x 10/100/1000 Gigabit Ethernet |
| Bandbreite der Weiterleitung | 16 Gbps |
| Schaltbandbreite (Full-Duplex-Kapazität) | 32 Gbps |
| Speicherplatz | 512 MB |
| Speicher | 128 MB |
| Abmessungen | 40,44 x 26,9 x 21,3 cm |
Abbildung 2 zeigt die Vorderseite des WS-C3560CX-8TC-S.
Anmerkung:
| ① | Schaltfläche | ⑤ | 8 x 10/100/1000 Häfen |
| ② | USB-A-Anschluss | ⑥ | 2 x 1 G Kupfer |
| ③ | RJ-45 Konsoleanschluss | ⑦ | Schlitze für SFP-Module |
| ④ | USB-Mini-Type B (Konsole) -Anschluss | ⑧ | Schalter-LED |
Die Switch-LEDs umfassen SYST, STAT, SPEED-LED und Console-LED.
Tabelle 2 zeigt die Beschreibung der drei LEDs.
| LED-Leuchte | Farbe/Anschlussmodus | Beschreibung |
|
SYST (LED-System) |
Ausgeschaltet | Das System ist nicht eingeschaltet. |
| Grün | Das System funktioniert normal. | |
| Amber | Das System empfängt Strom, funktioniert aber nicht ordnungsgemäß. | |
| Statsbericht | Status des Hafens | Das ist der Standardmodus. |
| Geschwindigkeit | Hafengeschwindigkeit | Betriebsgeschwindigkeit des Ports: 10, 100 oder 1000 Mb/s. |
Die LEDs der Konsole zeigen an, welcher Konsoleanschluss verwendet wird.
Wenn Sie ein Kabel an einen Konsoleanschluss anschließen, verwendet der Switch diesen Port automatisch für die Kommunikation mit der Konsole. Wenn Sie zwei Konsoleanschlüsse anschließen, hat der USB-Mini-Konsoleanschluss Vorrang.
Tabelle 3 zeigt die Beschreibung der Konsole-LED.
| LED-Leuchte | Farbe | Beschreibung |
| RJ-45 Konsoleanschluss | Grün |
RJ-45-Konsole ist aktiv. USB-Mini-Konsole-Port LED ist nicht aktiv. |
| Ausgeschaltet |
Der Hafen ist nicht aktiv. USB-Mini-Konsole-Anschluss ist aktiv. |
|
| USB-Mini-Konsole-Anschluss | Grün |
USB-Mini-Konsole-Anschluss ist aktiv. Die RJ-45-Konsole ist nicht aktiv. |
| Ausgeschaltet |
Der Hafen ist nicht aktiv. RJ-45-Konsole ist aktiv. |
Tabelle 4 zeigt einige empfohlene Kabel.
| Modelle | Beschreibungen |
| CAB-CONSOLE-USB | Cisco CAB-CONSOLE-USB-Konsole Kabel 6 ft mit USB Typ A und Mini-B |
| Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die Fahrzeuge, für die die Genehmigung erteilt wurde. | Cisco CAB-CONSOLE-RJ45 Konsole Kabel 6ft mit RJ45 und DB9F |
| Modelle | Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind. | Der Wert der in Absatz 1 Buchstabe a genannten Zulassung ist zu messen. |
| Verknüpfungen | 2 x 1G Kupfer plus 2 x 1G SFP | 2 x 1G Kupfer plus 2 x 1G SFP |
| Häfen | 8 x 10/100/1000 Gigabit Ethernet | 8 x 10/100/1000 Gigabit Ethernet |
| Feature-Satz | IP-Basis | IP-Basis |
|
PoE Ausgangsorte |
N/A | 8 PoE+ |
| Verfügbare POE-Leistung | N/A | 240 W |
