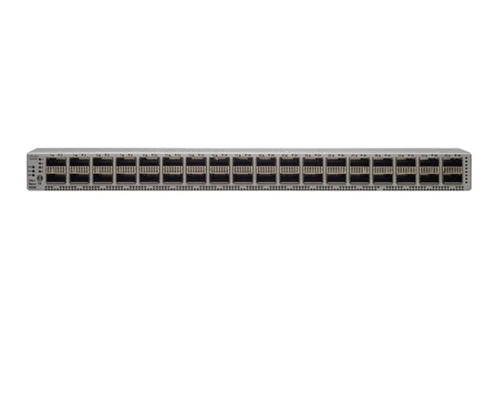

Der N9K-C9236C ist der Nexus 9200 mit 36p 40G 100G QSFP28. Die Cisco Nexus 9200-Plattform basiert auf der neuesten Cisco Cloud Scale-Technologie und besteht aus branchenführenden Switches für Rechenzentren mit ultrahoher Dichte und fester Konfiguration mit Layer-2- und 3-Funktionen, die Unternehmens- und kommerzielle Anwendungen, Service-Provider-Hosting und Cloud-Computing-Umgebungen unterstützen. Diese Switches unterstützen eine breite Palette von Portgeschwindigkeiten mit flexiblen Kombinationen von 1/10/25/40/50/100-Gbps-Konnektivität in kompakten Formfaktoren. Mit dem weit verbreiteten, branchenführenden Cisco NX-OS-Software-Betriebssystem ist die Cisco Nexus 9200-Plattform für programmierbare Fabrics konzipiert, die Flexibilität, Mobilität und Skalierbarkeit für Service Provider sowie Infrastructure-as-a-Service (IaaS)- und Cloud-Provider bietet. Sie ist auch für das programmierbare Netzwerk konzipiert, das die Konfiguration und Verwaltung für Kunden automatisiert, die das DevOps-Betriebsmodell und die Toolsets nutzen möchten.
Kurzspezifikationen
Tabelle 1 zeigt die Kurzspezifikationen.
| Produktcode |
N9K-C9236C |
| Ports |
36 x 100-Gbit/s-QSFP28-Ports |
| Unterstützte Geschwindigkeiten |
1, 10, 25, 40, 50 und 100 Gbit/s |
| Portkonfiguration |
36 feste QSFP28-Ports, die jeweils einzeln in 1 x 100 Gbit/s, 4 x 10 Gbit/s, 4 x 25 Gbit/s, 1 x 40 Gbit/s oder 2 x 50 Gbit/s Ports konfiguriert werden können |
Abmessungen
(H x B x T) |
1,72 x 17,3 x 22,5 Zoll (4,4 x 43,9 x 57,1 cm) |
| Gewicht |
18,2 lb (8,3 kg) (ohne Netzteile oder Lüfter) |
Produktdetails
Die Cisco Nexus 9200-Plattform bietet die folgenden Funktionen und Vorteile:
- ● Hohe Leistung und Skalierbarkeit
Die Plattform bietet Wire-Rate-Layer-2- und 3-Switching auf allen Ports mit bis zu 7,2 Tbit/s und über 5,35 bpps Bandbreite.
Mit bis zu 30 MB gemeinsam genutztem Puffer ist die Plattform eine ausgezeichnete Wahl für skalierbare Rechenzentren und Big-Data-Anwendungen. Die Möglichkeit, die Pufferzuweisung für Non-Drop-Queues fein abzustimmen, macht den Nexus 9200 zu einer idealen Plattform für IP-Storage-Designs.
- ● Virtual Extensible LAN (VXLAN)
Die Plattform bietet natives Wire-Rate-VXLAN-Routing.
Die Border Gateway Protocol (BGP) Ethernet Virtual Private Network (EVPN)-Steuerungsebene bietet skalierbare Multitenancy und Hostmobilität (weitere Informationen finden Sie unter VXLAN Network with MP-BGP EVPN Control Plane).
- ● Hohe Verfügbarkeit von Hardware und Software
Das 64-Wege-Equal-Cost-Multipath (ECMP)-Routing ermöglicht den Einsatz von Layer-3-Fat-Tree-Designs. Diese Funktion hilft Unternehmen, Netzwerkengpässe zu vermeiden, die Ausfallsicherheit zu erhöhen und die Kapazität mit geringen Netzwerkunterbrechungen zu erhöhen.
Patching gewährleistet in den meisten Fällen ein unterbrechungsfreies Upgrade.
Die Switches verwenden Hot-Swap-fähige Netzteile (PSUs) und Lüfter mit N+1-Redundanz.
- ● Zweckgebundenes NX-OS-Betriebssystem mit umfassenden, bewährten Innovationen
Offene Programmierbarkeit unterstützt integrierte DevOps-Automatisierungstools wie Puppet, Chef und Ansible.
Cisco NX-API unterstützt einen gemeinsamen programmatischen Ansatz für alle Cisco Nexus Switches.
Power-on Auto-Provisioning (POAP) ermöglicht das berührungslose Hochfahren und Konfigurieren des Switches und reduziert die Bereitstellungszeit drastisch.
Die integrierte Python-Skript-Engine ermöglicht Automatisierung und Remote-Operationen im Rechenzentrum.
Die erweiterte Pufferüberwachung meldet die Pufferauslastung pro Port und pro Warteschlange in Echtzeit, sodass Unternehmen Traffic-Bursts und Anwendungstraffic-Muster überwachen können.
Es werden vollständige Layer-3-Unicast- und Multicast-Routing-Protokoll-Suites unterstützt, darunter BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP), Routing Information Protocol Version 2 (RIPv2), Protocol Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM) und Multicast Source Discovery Protocol (MSDP).
Segment-Routing ermöglicht es dem Netzwerk, Multiprotocol Label Switching (MPLS)-Pakete weiterzuleiten und Traffic Engineering ohne Resource Reservation Protocol (RSVP) Traffic Engineering (TE) durchzuführen. Es bietet eine Steuerungsebenenalternative für erhöhte Netzwerkskalierbarkeit und Virtualisierung.
Das Zubehör
Tabelle 2 zeigt das unterstützte Zubehör.
| Modell |
Beschreibung |
| NXA-PAC-650W-PI |
Nexus 9000 650W AC PS, Port-seitiger Einlass |
| NXA-PAC-650W-PE |
Nexus 9000 650W AC PS, Port-seitiger Auslass |
| NXA-PAC-1200W-PI |
Nexus 9000 1200W AC PS, Port-seitiger Einlass |
| NXA-PAC-1200W-PE |
Nexus 9000 1200W AC PS, Port-seitiger Auslass |
| UCSC-PSU-930WDC |
Nexus 9000 930W DC PS, Port-seitiger Einlass |
| UCS-PSU-6332-DC |
Nexus 9000 930W DC PS, Port-seitiger Auslass |
| N9K-PUV-1200W |
Nexus 9300 1200W Universalnetzteil, bidirektionaler Luftstrom und unterstützt AC/HVDC |
| N9K-C9300-FAN3 |
Nexus 9K Festlüfter für 2HE-Switch, Port-seitiger Einlass |
| N9K-C9300-FAN3-B |
Nexus 9K Festlüfter für 2HE-Switch, Port-seitiger Auslass |
| NXA-FAN-30CFM-F |
Nexus 2K/3K/9K Einzelventilator für 1HE-Switch, Port-seitiger Auslassluftstrom |
| NXA-FAN-30CFM-B |
Nexus 2K/3K/9K Einzelventilator für 1HE-Switch, Port-seitiger Einlassluftstrom |
| NXA-FAN-35CFM-PE |
Nexus 92300 Einzelventilator, Port-seitiger Auslassluftstrom |
| NXA-FAN-35CFM-PI |
Nexus 92300 Einzelventilator, Port-seitiger Auslassluftstrom |
| N93-LAN1K9= |
Erweitertes L3 einschließlich vollständigem OSPF, EIGRP, BGP für die Nexus 9200/9300-Plattform |
Vergleich mit ähnlichen Artikeln
Tabelle 3 zeigt den Vergleich.
| Produktcode |
N9K-C92304QC |
N9K-C9236C |
| Ports |
56 x 40-Gbit/s-QSFP+- und 8 100-Gbit/s-Ports |
36 x 100-Gbit/s-QSFP28-Ports |
| Unterstützte Geschwindigkeiten |
10, 40 und 100 Gbit/s |
1, 10, 25, 40, 50 und 100 Gbit/s |
| Portkonfiguration |
56 feste QSFP+-Ports mit Breakout von bis zu 64 x 10-Gbit/s-Ports plus 8 x 100-Gbit/s-Ports |
36 feste QSFP28-Ports, die jeweils einzeln in 1 x 100 Gbit/s, 4 x 10 Gbit/s, 4 x 25 Gbit/s, 1 x 40 Gbit/s oder 2 x 50 Gbit/s Ports konfiguriert werden können |
N9K-C9236C Spezifikation
N9K-C9236C Spezifikation
|
| Ports |
36 x 100-Gbit/s-QSFP28-Ports |
| Unterstützte Geschwindigkeiten |
1, 10, 25, 40, 50 und 100 Gbit/s |
| Portkonfiguration |
36 feste QSFP28-Ports, die jeweils einzeln in 1 x 100 Gbit/s, 4 x 10 Gbit/s, 4 x 25 Gbit/s, 1 x 40 Gbit/s oder 2 x 50 Gbit/s Ports konfiguriert werden können |
| Telemetrie-Unterstützung |
– |
| CPU |
4 Kerne |
| Systemspeicher |
16 GB |
| Solid-State-Disk (SSD)-Laufwerk |
64 GB |
| Gemeinsamer Systempuffer |
30 MB |
| Management-Ports |
3 RJ-45-Ports |
| USB-Ports |
1 |
| RS-232-Serielle Ports |
1 |
| Netzteile (PSU - bis zu 2) |
930W DC, 650W AC oder 1200W HVAC/DC |
| Typische Leistung (AC) |
275W |
| Maximale Leistung (AC) |
640W |
| Eingangsspannung (AC) |
100 bis 240V |
| Eingangsspannung (HVAC) |
200 bis 277V |
| Eingangsspannung (DC) |
–40 bis –72V DC (Minimum und Maximum) -48 bis –60V DC (Nennwert) |
| Eingangsspannung (HVDC) |
240 bis 380V |
| Frequenz (AC) |
50 bis 60 Hz |
| Lüfter |
4 |
| Luftstrom |
Port-seitiger Einlass und Auslass |
| MTBF (Stunden) |
399.300 |
| Physikalisch (H x B x T) |
1,72 x 17,3 x 22,5 Zoll (4,4 x 43,9 x 57,1 cm) |
| Akustik |
58,8 dBA bei 40 % Lüfterdrehzahl, 65,3 dBA bei 70 % Lüfterdrehzahl und 69,6 dB bei 100 % Lüfterdrehzahl |
| RoHS-Konformität |
Ja |
| Gewicht |
18,2 lb (8,3 kg) (ohne Netzteile oder Lüfter) |
