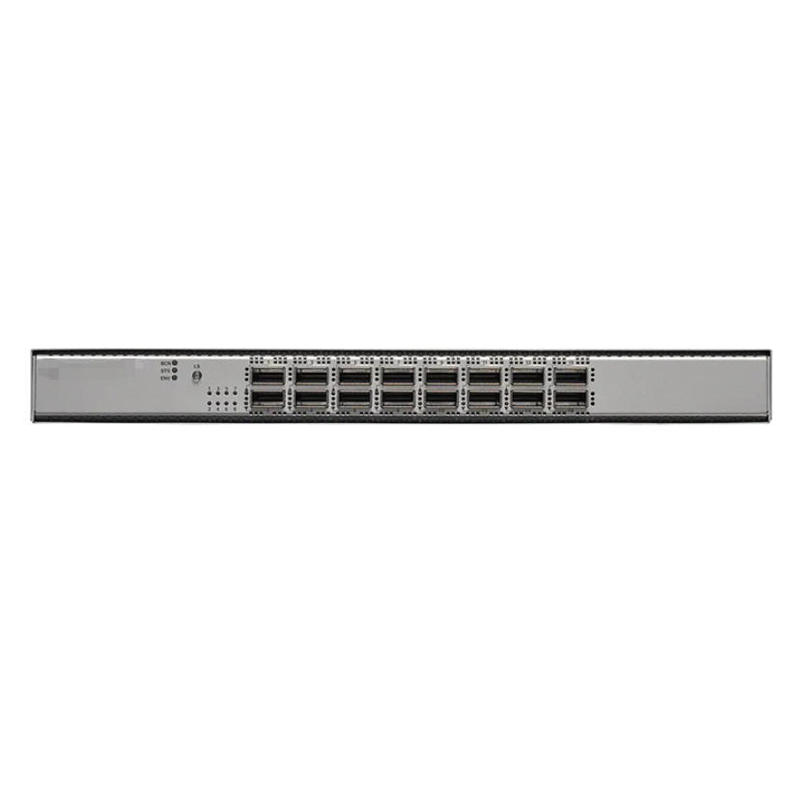

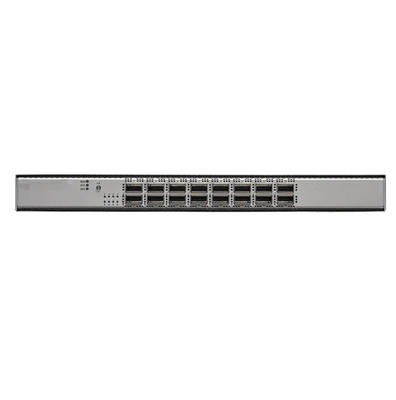

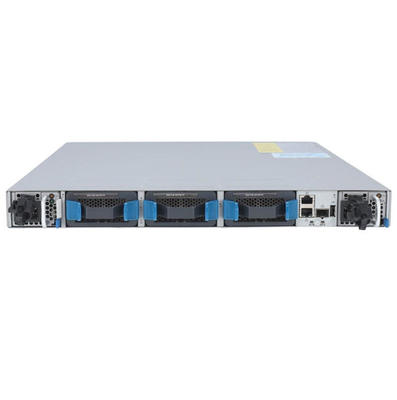

N9K-C9316D-GX Nexus 9316D Spine-Switch mit 16x 400/100G QSFP-DD

N9K-C9316D-GX Spezifikation

Ports

●  16 x 400/100/40-Gbit/s QSFP-DD-Ports

Physisch

●  Systemspeicher: 16 GB NX-OS, 24 GB ACI

●  Solid-State-Disk (SSD): 128 GB

●  USB: 1 Port

●  RS-232 serielle Konsolenports: 1

●  Management-Ports: 2 (1 x 10/100/1000BASE-T und 1 x 1-Gbit/s SFP+)

●  Broadwell-DE CPU: 4 Kerne

●  Abmessungen (H x B x T): 3,38 x 17,37 x 22,27 Zoll (8,59 x 44,13 x 56,58 cm)

Paketpuffer

●  80 MB zentralisierter Puffer

Kühlung

●  Lüfter: NXA-FAN-35CFM-PI und NXA-FAN-35CFM-PE

●  5+1 Redundanz

●  Luftstromrichtung auf der Portseite oder Abluft auf der Portseite

●  Hot-Swap-fähig: Ja

Stromversorgung

●  AC:

◦   1100 Watt (W) AC-Netzteile (bis zu 2)

◦   1+1 Redundanz

◦   80 Plus Platinum-zertifizierte Netzteile mit einem Wirkungsgrad von 90 % oder mehr (20 bis 100 % Last)

◦   Frequenz: 50 bis 60 Hz (AC)

◦   RoHS-Konformität: Ja

◦   Hot-Swap-fähig: Ja

◦   Optionen für Luftstrom auf der Portseite oder Abluft auf der Portseite

◦   Typische Leistung: 650 W (AC)

●  DC:

◦   1100 Watt (W) DC-Netzteile (bis zu 2)

◦   1+1 Redundanz

◦   80 Plus Platinum-zertifizierte Netzteile mit einem Wirkungsgrad von 90 % oder mehr (20 bis 100 % Last)

●  Hochspannungs-AC/DC

◦   Leistung: 1200 W AC, 930 W DC oder 1200 W HVAC/HVDC

◦   Eingangsspannung: 100 bis 240 V * AC oder –40 bis –72 V DC (Minimum und Maximum), –48 bis –60 V DC (Nennwert)

Umgebung

●  Betriebstemperatur: 32 bis 104°F (0 bis 40°C)

●  Nicht-Betriebs- (Lager-)Temperatur: -40 bis 158°F

●  (-40 bis 70°C)

●  Luftfeuchtigkeit: 5 bis 85 % (nicht kondensierend)

●  Höhe: 0 bis 13.123 ft (0 bis 4000 m)

Maximale Anzahl von IPv4-Routen mit dem längsten Präfix (LPM)

896.000

Maximale Anzahl von IPv4-Host-Einträgen

896.000

Maximale Anzahl von MAC-Adresseneinträgen

256.000

Maximale Anzahl von Multicast-Routen

32.000

Anzahl der IGMP-Snooping-Gruppen (Interior Gateway Management Protocol)

Versand: 8000

Maximum: 32.000

Maximale Anzahl von ACL-Einträgen (Access-Control-List)

Pro Slice der Forwarding-Engine:

●  5000 Ingress

●  2000 Egress

●  Max: 20.000 Ingress, 8000 Egress

Maximale Anzahl von VLANs

3967

Anzahl der VRF-Instanzen (Virtual Routing and Forwarding)

Versand: 1000

Maximum: 16.000

Maximale Anzahl von ECMP-Pfaden

64

Maximale Anzahl von Port-Channels

512

Maximale Anzahl von Links in einem Port-Channel

32

Anzahl der aktiven SPAN-Sitzungen

4

Maximale Anzahl von VLANs in RPVST-Instanzen (Rapid per-VLAN Spanning Tree)

3967

Maximale Anzahl von HSRP-Gruppen (Hot-Standby Router Protocol)

490

Maximale Anzahl von MST-Instanzen (Multiple Spanning Tree)

64

Flow-Tabellen-Größe für die Cisco Tetration Analytics-Plattform

64.000

Anzahl der NAT-Einträge (Network Address Translation)

1023

Einhaltung gesetzlicher Vorschriften

Produkte sollten den CE-Kennzeichnungen gemäß den Richtlinien 2004/108/EG und 2006/95/EG entsprechen.

Sicherheit

●  UL 60950-1 Second Edition

●  CAN/CSA-C22.2 Nr. 60950-1 Second Edition

●  EN 60950-1 Second Edition

●  IEC 60950-1 Second Edition

●  AS/NZS 60950-1

●  GB4943

EMV: Emissionen

●  47CFR Teil 15 (CFR 47) Klasse A

●  AS/NZS CISPR22 Klasse A

●  CISPR22 Klasse A

●  EN55022 Klasse A

●  ICES003 Klasse A

●  VCCI Klasse A

●  EN61000-3-2

●  EN61000-3-3

●  KN22 Klasse A

●  CNS13438 Klasse A

Hinweis: Cisco Nexus N9K-C9364C erfüllt die EMV-Standards für abgestrahlte Emissionen in allen Konfigurationen, mit der einzigen Ausnahme, dass mehr als 40 steckbare Optiken der Cisco-Teilenummer 10-3142-02 (oder 10-3142-01) verwendet werden.

EMV: Immunität

●  EN55024

●  CISPR24

●  EN300386

●  KN 61000-4-Serie

RoHS

Das Produkt ist RoHS-6-konform mit Ausnahmen für bleihaltige Ball Grid Array (BGA)-Kugeln und Lead
Press-Fit Steckverbinder.
