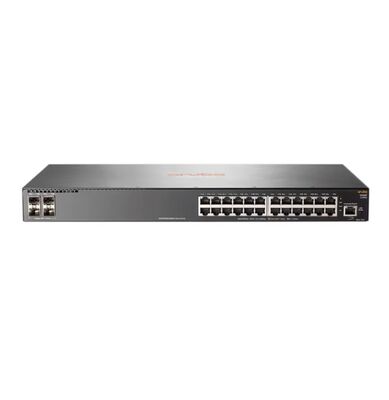

JL259A Übersicht
Die Ab 2930F-Switch-Serie ist für Kunden konzipiert, die digitale Arbeitsplätze errichten, die für mobile Benutzer mit einem integrierten kabelgebundenen und drahtlosen Ansatz optimiert sind.Diese grundlegenden Layer-3-Zugriffsschalter sind einfach zu implementieren und zu verwalten mit fortschrittlichen Sicherheits- und Netzwerkverwaltungstools wie Ab ClearPass Policy Manager und Ab AirWaveEine leistungsstarke Ab ProVision ASIC liefert Leistung und Wert, unterstützt die neuesten SDN-Anwendungen mit zukunftssicherer Programmierbarkeit.Der 2930F unterstützt 10 GbE-Uplinks, PoE+, robuste QoS, RIP-Routing, Access OSPF, ACL, Tunnel Node und IPv6.Dieser JL259A verfügt über 24 10/100/1000-Zugangsanschlüsse und 4 Gigabit-SFP-Transceiver-Slots für die Uplink-Konnektivität.
Schnelle Spezifikation
Tabelle 1 zeigt die kurze Spezifikation.
| Produktcode |
JL259A |
| Typ |
Ab 2930F 24G 4SFP-Schalter |
| I/O-Häfen und Slots |
· 24 automatische Sensoren mit 10/100/1000 RJ 45-Ports (IEEE 802.3 Typ 10BASE T, IEEE 802.3u Typ 100BASE TX, IEEE 802.3ab Typ 1000BASE T)
Duplex: 10BASE T/100BASE TX: halb oder voll, 1000BASE T: nur voll
· 4 SFP
|
| Zusätzliche Häfen und Slots |
1 Doppelpersönlichkeits-Serienkonsole (RJ 45 oder micro USB) |
| Durchsatz |
bis zu 41,7 Mp/s |
| Umschaltkapazität |
56 GB/s |
| Abmessungen |
4.39 × 44,25 × 20,02 cm (1,73 × 17,42 × 7,88 Zoll)
Höhe 1U
|
Vergleich mit ähnlichen Artikeln
Tabelle 2 zeigt den Vergleich.
| Produktcode |
JL258A |
JL259A |
JL260A |
JL261A |
JL262A |
| Typ |
Ab 2930F 8G PoE+ 2SFP-Schalter |
Ab 2930F 24G 4SFP-Schalter |
Ab 2930F 48G 4SFP-Schalter |
Ab 2930F 24G PoE+ 4SFP-Schalter |
Ab 2930F 48G PoE+ 4SFP-Schalter |
| I/O-Häfen und Slots |
· 8 automatische Sensoren mit 10/100/1000 PoE+ RJ 45 Ports (IEEE 802.3 Typ 10BASE T, IEEE 802.3u Typ 100BASE TX, IEEE 802.3ab Typ 1000BASE T, IEEE 802.3at PoE+)
Duplex: 10BASE T/100BASE TX: halb oder voll
1000BASE T: nur voll
|
· 24 automatische Sensoren mit 10/100/1000 RJ 45-Ports (IEEE 802.3 Typ 10BASE T, IEEE 802.3u Typ 100BASE TX, IEEE 802.3ab Typ 1000BASE T)
Duplex: 10BASE T/100BASE TX: halb oder voll
1000BASE T: nur voll
· 4 SFP
|
· 48 automatische Sensoren mit 10/100/1000 RJ 45 Ports (IEEE 802.3 Typ 10BASE T, IEEE 802.3u Typ 100BASE TX, IEEE 802.3ab Typ 1000BASE T)
Duplex: 10BASE T/100BASE TX: halb oder voll
1000BASE T: nur voll
· 4 SFP
|
· 24 automatische Sensoren mit 10/100/1000 PoE+ RJ 45 Ports (IEEE 802.3 Typ 10BASE T, IEEE 802.3u Typ 100BASE TX, IEEE 802.3ab Typ 1000BASE T, IEEE 802.3at PoE+)
Duplex: 10BASE T/100BASE TX: halb oder voll
1000BASE T: nur voll
|
· 48 automatische Sensoren mit 10/100/1000 PoE+ RJ 45 Ports (IEEE 802.3 Typ 10BASE T, IEEE 802.3u Typ 100BASE TX, IEEE 802.3ab Typ 1000BASE T, IEEE 802.3at PoE+)
Duplex: 10BASE T/100BASE TX: halb oder voll
1000BASE T: nur voll
|
| Durchsatz |
bis zu 41,7 Mp/s |
bis zu 41,7 Mp/s |
bis zu 77,4 Mp/s |
bis zu 41,7 Mp/s |
bis zu 77,4 Mp/s |
| Umschaltkapazität |
56 GB/s |
56 GB/s |
104 GB/s |
56 GB/s |
104 GB/s |
JL259A-Spezifikation
Typ
Ab 2930F 24G 4SFP-Schalter
I/O-Anschlüsse und Slots
24 RJ-45 Autosensing 10/100/1000-Ports (IEEE 802.3 Typ 10BASE-T, IEEE 802.3u Typ 100BASE-TX, IEEE 802.3ab Typ 1000BASE-T) Duplex: 10BASE-T/100BASE-TX: halb oder voll 1000BASE-T: nur voll, 4 SFP
Zusätzliche Häfen und Slots
1 Doppelpersönlichkeitsanschluss (RJ-45 oder USB micro-B) für die serielle Konsole
Speicher und Prozessor
Dual Core ARM Cortex A9 @ 1016 MHz, 1 GB DDR3 SDRAM, Packetpuffergröße: 12,38 MB (4,5 MB Ingress/7,785 MB Egress), 4 GB eMMC
Verwaltung
Ab AirWave Netzwerkmanagement, IMC Intelligent Management Center, Befehlszeilenoberfläche, Webbrowser, Konfigurationsmenü, SNMP-Manager, Telnet, RMON1, FTP,Ausserbandmanagement (seriale RS-232C oder Micro USB)
1000 Mb Latenzzeit
< 3,8 μs (64-Byte-Pakete)
Durchsatz
bis zu 41,7 Mp/s
Größe der Routing-Tabelle
10000 Einträge (IPv4), 5000 Einträge (IPv6)
Größe der MAC-Adressentabelle
32768 Einträge
Abmessungen
4.39 x 44.25 x 20.02 cm (1.73 x 17.42 x 7.88 Zoll), 1U Höhe
Maximale Wärmeableitung
105.5 kJ/h (100 BTU/h)
Spannung
100 - 127 / 200 - 240 V Wechselstrom, bewertet
Betriebstemperatur
0°C bis 45°C bis 5000 Fuß, 0°C bis 40°C bis 10000 Fuß
Betriebsrelative Luftfeuchtigkeit
15% bis 95% @ 40°C (104°F), nicht kondensierend
Nicht betriebsfähige/Lagertemperatur
-40°C bis 70°C (-40°F bis 158°F) bis 15000 Fuß, 15% bis 95% @ 65°C (149°F), nicht kondensierend
Akustik
Leistung 49,7 dB, Druck 37,1 dB
Luftstromrichtung
Seite an Seite
Sicherheitsbescheinigungen
Die Anforderungen an die Qualität der Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu beachten.2013, IEC 60950-1:2005 +A1:2009 +A2:2013, CSA 22.2 Nr. 60950-1-07 Zweiter, EN 60825-1:2007 / IEC 60825-1:2007 Klasse 1
Emissionen
EN 55022:2010/CISPR 22 Klasse A, FCC CFR 47 Teil 15 Klasse A, VCCI Klasse A, ICES-003 Klasse A, CNS 13438
Immunität
Allgemein: EN 55024:2010/CISPR 24, ESD IEC 61000-4-2, Strahlend IEC 61000-4-3, EFT/Burst IEC 61000-4-4, Überspannung IEC 61000-4-5, Leitet IEC 61000-4-6, Leistungsfrequenz Magnetfeld IEC 61000-4-8,Spannungsabfälle und -unterbrechungen IEC 61000-4-11, Harmonik IEC/EN 61000-3-2, Flicker IEC/EN 61000-3-3
