1. Zusammenfassung
Der SFP-10G-BXD1 Huawei-kompatible optische SFP+-Transceiver ist ein leistungsstarkes bidirektionales (BIDI) Modul, das für 10G-Ethernet-Verbindungen über Single-Mode-Faser (SMF) bis zu 10 km entwickelt wurde.Betrieb bei Wellenlängen von 1330 nm TX / 1270 nm RX, ermöglicht es eine Full-Duplex-Kommunikation über einen einzelnen LC-Faserstrang, wodurch die Kosten für Glasfaserkabelung in Unternehmens- und Telekommunikationsnetzen erheblich gesenkt werden.
Dieses warmwechselbare SFP+-Modul unterstützt den 10GBASE-BX-Standard und gewährleistet eine nahtlose Kompatibilität mit Huawei-Switches, Routern und anderen Netzwerkgeräten, die eine schnelle optische Konnektivität erfordern.Mit digitaler diagnostischer Überwachung (DDM/DOM), können Benutzer in Echtzeit optische Parameter wie Temperatur, Spannung und optische Leistung für eine verbesserte Netzstabilität überwachen.

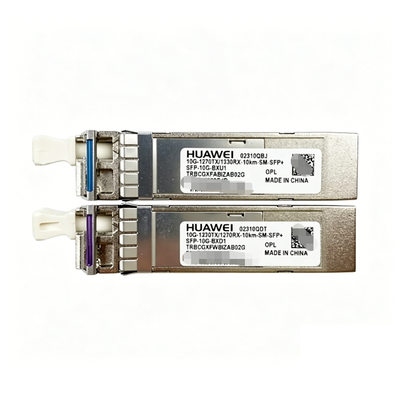

Der SFP-10G-BXD1 wurde für die Zuverlässigkeit und Fernübertragung entwickelt und wird in Rechenzentren, Unternehmensnetzwerken, FTTH-Backhaul und Telekommunikationsinfrastruktur weit verbreitet.Es funktioniert als ein Modul mit SFP-10G-BXU1 gepaart, die eine vollständige bidirektionale optische Verbindung bilden.

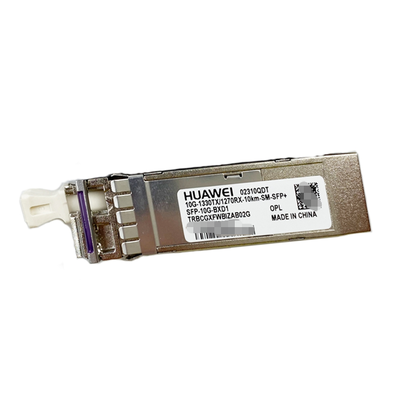

Abbildung 1 zeigt die Vorderseite des SFP-10G-BXD1.
2. Hauptmerkmale
- 10G SFP+ BIDI-Transceiver (Einfaserlösung)
- 1330 nm TX / 1270 nm RX Wellenlänge
- Übertragungsabstand bis 10 km (SMF)
- Übertragungsabstand bis 10 km (SMF)
- LC-Duplexanschluss
- Mit einem Warmstecker einsteckbare SFP+-MSA-konforme
- Unterstützt DDM/DOM-Überwachung
- Niedriger Stromverbrauch und hohe Stabilität
- Vollkompatibel mit Huawei-Netzwerkgeräten
3. technische Spezifikationen
| Artikel |
Einzelheiten |
| Formfaktor |
SFP+ |
| Datenrate |
10 Gbps |
| Protokoll |
10GBASE-BX |
| Wellenlänge |
1330 nm / 1270 nm |
| Art der Faser |
Einzelmodusfaser (SMF) |
| Höchstentfernung |
10 km |
| Verbindungsstück |
LC Simplex |
| DDM |
Unterstützt |
| Betriebstemperatur |
0°C ~ 70°C (oder industriell -40°C ~ 85°C optional) |
| Stromverbrauch |
Konstruktion mit geringer Leistung |
4Wie es funktioniert
Im Gegensatz zu herkömmlichen Doppelfasermodulen verwendet die SFP-10G-BXD1 BiDi-Technologie (bidirektionale), die ermöglicht:
- Eine Faser für Sende- und Empfang
- Betrieb in Verbindung mit SFP-10G-BXU1
- Reduzierte Kosten für den Einsatz von Glasfasern um bis zu 50%
- Ideal für dichte oder begrenzte Glasfaserinfrastrukturen
5. Vereinbarkeit
Dieses Modul ist kompatibel mit:
- Huawei-Switches und Router (SFP+ 10G-Ports)
- Enterprise Ethernet-Switches
- Schalter für die Aggregation von Rechenzentren
- Jeder MSA-konforme 10G SFP+-Port (lieferantenabhängig)
6. Anwendungen
- Datencenter-Verbindung (DCI)
- Rückgrat des Unternehmensnetzes
- Zugriffsnetze für Metro Ethernet
- FTTH-Infrastruktur
- Telekommunikationsübertragungsnetze
7Vorteile gegenüber Standardmodulen mit 10G SR/LR
- Verwendet nur eine Faser statt zweier
- Niedrigere Einsatzkosten
- Einfacheres Kabelmanagement
- gleiche Leistung von 10 Gbps wie LR-Module (in einer Reichweite von 10 km)
- Bessere Skalierbarkeit in Glasfaser-begrenzten Umgebungen
8. häufig gestellte Fragen
F1: Wofür wird SFP-10G-BXD1 verwendet?
Es wird hauptsächlich in Unternehmens- und Telekommunikationsnetzen für die optische Übertragung von 10G über Single-Mode-Faser bis zu 10 km verwendet.
F2: Braucht SFP-10G-BXD1 ein gepaartes Modul?
Es muss mit SFP-10G-BXU1 verwendet werden, um eine korrekte bidirektionale Kommunikation zu erreichen.
F3: Was ist der Unterschied zwischen BXD1 und Standard-10G SFP+ SR/LR-Modulen?
- SR verwendet Multimodefaser (kurze Reichweite, ~ 300m)
- LR verwendet zweifaser-einmodische (~10km, 2 Fasern)
- BXD1 verwendet eine einzelne Faser (nur 1 Strang) mit BiDi-Technologie
F4: Ist es kompatibel mit Schaltern, die nicht von Huawei stammen?
Ja, wenn der Schalter MSA-konforme SFP+-Module unterstützt, aber die Kompatibilität hängt von den Beschränkungen des Anbieters ab.
F5: Kann ich es ohne DDM verwenden?
Ja, es funktioniert ohne Überwachung, aber DDM bietet Echtzeitdiagnostik für bessere Wartung.
F6: Welche Faserart ist erforderlich?
Einmodige Faser (SMF), typischerweise OS2-LC-Simplexkabel.
F7: Was passiert, wenn ich das falsche Paar (BXU1/BXD1) benutze?
Die Verbindung wird nicht hergestellt, da die Wellenlängen korrekt übereinstimmen müssen (TX/RX-Umkehrpaar-Design).
9Warum unser SFP-10G-BXD1-Modul wählen
Unser Modul wird unter strenger Qualitätskontrolle hergestellt und getestet, um sicherzustellen:
- 100%ige Kompatibilitätsprüfung
- Stabile optische Leistung
- Niedrige Bitfehlerrate (BER)
- Zuverlässigkeit in industrieller Qualität
- Plug-and-play-Einführung
