Produktdetails:
|
| Die Situation: | SPITZE und verwendet | Niederlassung: | Cisco ist hier. |
|---|---|---|---|
| Uplinks: | 4x SFP/SFP+ | Anzahl der Strecken: | 64K für IPv4, 32K für IPv6 |
| Bandbreite pro Slot: | 48 Gbps | Prozessor: | Quad-Kern; 1,8 GHz |
| Hervorheben: | Cisco-Schnittstellen-Karten,Cisco-BADEKURORT Modul |
||

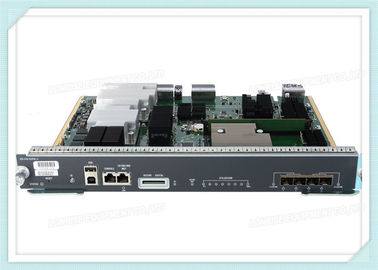

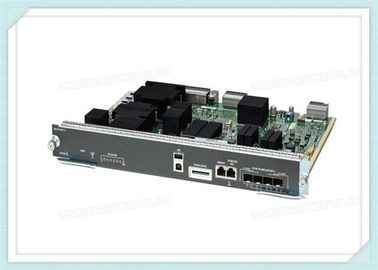

Die Führungsrolle von Cisco in grenzlosen Netzwerken wird um wichtige Funktionen erweitert: Cisco TrustSec®, Cisco MultiGig, Flexible NetFlow, Cisco EnergyWise®, Cisco UPoE und viele andere Funktionsverbesserungen, die von der Cisco Catalyst 4500E Supervisor Engine 8L-E angeboten werden. Backward and forward compatibility with most existing Cisco Catalyst 4500E line cards and power supplies helps assure deeper customer satisfaction with an industry-leading investment protection architectureDie Cisco Catalyst Supervisor Engine 8L-E wird in dem Chassis der Cisco Catalyst 4500 E-Serie unterstützt.
|
WS-X45-SUP8L-E= Spezifikation |
|
|
Merkmal |
|
|
STATUS LED |
Die Status-LED gibt den aktuellen Zustand der Überwachungsmaschine und den aktuellen Softwarezustand an. |
|
Rücksetzschalter (ausgelöscht) |
Der RESET-Schalter wird verwendet, um den Schalter zurückzusetzen und neu zu starten. |
|
UID-LED und Schalterkombination |
Die blaue LED kann entweder durch Drücken des UID-Schalters auf der Frontplatte oder über eine Software eingeschaltet werden. Der Hauptzweck der Leuchtturm-LED besteht darin, die Identifizierung von einem entfernten Ort während der Konfiguration oder Fehlerbehebung zu ermöglichen. Die Möglichkeit, die LED durch Drücken eines Schalters ein-/auszuschalten, ermöglicht es Ihnen, auf die andere Seite eines voll besetzten Racks zu gehen und den Schalter zu identifizieren.Das Drücken des blauen Leuchtfeuer-LED-Schalters schaltet die Leuchtfeuer-LED ein und aus. |
|
USB-Anschlüsse |
USB-Ports werden unterstützt. |
|
CONSOLE-Anschluss (RJ-45-Anschluss) |
Dies ist ein 10/100/1000-Port, der einen RJ-45-Anschluss verwendet. Der Konsolenanschluss ermöglicht Ihnen den Zugriff auf den Switch entweder lokal (mit einem Konsolenterminal) oder über ein Modem (Fernbedienung).Der Anschluss hat einen RJ-45-Anschluss.. Der Konsolenport ermöglicht folgende Funktionen: Konfiguration des Schalters von der CLI aus Überwachung von Netzwerkstatistiken und Fehlern SNMP-Agentparameter konfigurieren |
|
10/100/1000 MGT-Anschluss (RJ-45-Anschluss) |
Der Ethernet-Verwaltungsport ist ein Hostport der Schicht 3, an den Sie einen PC anschließen können.Beim Verwalten eines Schalters, den PC an den Ethernet-Management-Port an einem Switch der Catalyst 4500 E-Serie anschließen. |
|
LINK-LED (Verwaltungsanschluss) |
Der Port 10/100/1000 MGT ist mit einer LED-Verbindung versehen. |
|
Sicherheits-DIGITAL-Slot |
Auf der Vorderseite befindet sich eine Standard-Speicherkartenoberfläche für sichere Daten. |
|
SD-LED |
Die SD-LED gibt den aktuellen Status des SD-Speicherkarten-Slots an. |
|
Aktive SUP-LED |
Die LED des aktiven Kontrollmotors gibt an, ob der Kontrollmotor in redundanten Kontrollmotorkonfigurationen aktiv oder im Standby-Modus ist. |
|
BENUTZUNG LEDs |
Acht LEDs geben (in ungefähren Prozentzahlen) die aktuelle Verkehrslast über dem Hintergrund an. |
|
1G/10G UPLINKS (SFP/SFP+) -Anschlüsse |
Die Supervisor Engine 8L-E verfügt über vier 1-G- oder 10-G-Anschlüsse, die entweder kleine form-factor pluggable (SFP) -Transceiver oder SFP + -Transceiver verwenden. |
|
LEDs für den Uplink-Port |
Die Uplink-Port-LEDs zeigen Status und Aktivität der Uplink-Ports an. |
|
Supervisor Engine 8L-E Front-Panel-LEDs Farbe und Bedeutung |
|
|
Status |
Anzeigt den Status der Supervisor Engine: Grün: Alle diagnostischen Tests sind bestanden. Orange-Systemstart oder ein diagnostischer Test läuft. Der Diagnose-Test ist fehlgeschlagen. Ausgeschaltet Der Überwachungsmotor ist deaktiviert oder nicht eingeschaltet. |
|
Links |
Anzeigt den Status des BASE-T Ethernet-Verwaltungsportes 10/100/1000: Grün: Die Verbindung ist betriebsbereit. Ausgeschaltet: Kein Signal wird erkannt oder es gibt einen Fehler bei der Verbindungskonfiguration oder die Verbindung ist vom Benutzer deaktiviert. |
|
S.D. |
Anzeigt den Status des sicheren digitalen Ports: Grüne SD-Karte eingesetzt. Die SD-Karte wurde entfernt, oder sie ist schlecht. |
|
Aktive SUP |
Anzeigt, ob die Supervisor Engine aktiv oder im Standby-Modus ist: Grüner Supervisor-Motor ist aktiv (in redundanten Supervisor-Motorenkonfigurationen) Ausgeschaltet ist der Supervisor-Motor im Standby-Modus (in redundanten Supervisor-Motorenkonfigurationen) |
|
NUTZUNG |
Wenn der Schalter in Betrieb ist, zeigen die acht Nutzungsscheinwerfer die aktuelle Verkehrslast über dem Hintergrund als ungefähren Prozentsatzwert an. Jede LED mit grünem Licht zeigt ungefähr 12.5 Prozent der Last. |
|
Status des Uplink-Ports |
Anzeigt den Status des Uplink-Ports: Grün: Die Verbindung ist betriebsbereit. Orange ↓ Der Link ist vom Benutzer deaktiviert. Orange blinkt Der Selbsttest beim Einschalten zeigt einen fehlerhaften Anschluss. Ausgeschaltet: kein Signal erkannt oder eine Fehlerkonfiguration der Verbindung. |
|
Uplink-Port aktiv |
Zwei LEDs auf der Vorderseite zeigen die Aktivität des Uplink-Ports: 1-2 ACTIVE zeigt an, dass die Ports 1 und 2 aktiv sind 3-4 ACTIVE zeigt an, dass die Ports 3 und 4 aktiv sind In standalone Supervisor-Motorkonfigurationen sind alle vier Uplink-Ports aktiv; alle ACTIVE LEDs sind grün beleuchtet. Bei redundanten Aufsichtsmotorkonfigurationen leuchtet nur die 1-2 ACTIVE LED grün an. |
