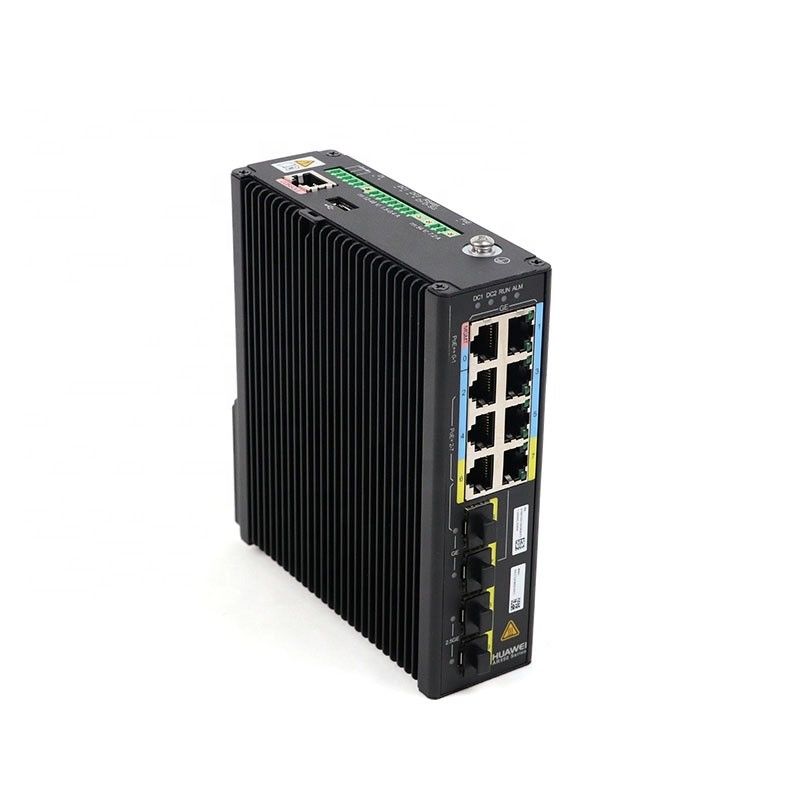

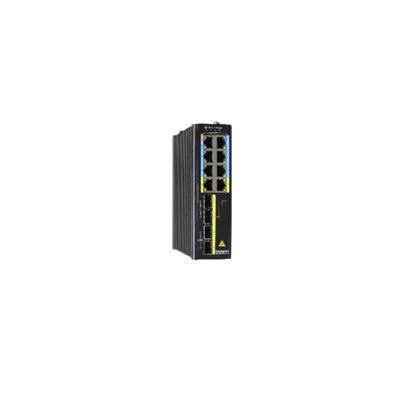

AR550C-2C6GE Überblick:
AR550C-2C6GE.2 SFP WAN 2.5GE .2 GE LAN (POE++) .4 GE LAN (POE+) .2 GE KOMBINIERTES WAN (POE+) .1 ENERGIE 9.6-60V DO.1 DI.1 RS485.1 USB2.0.2
AR550C-2C6GE Spezifikation
AR550C-2C6GE.2 SFP WAN 2.5GE .2 GE LAN (POE++) .4 GE LAN (POE+) .2 GE KOMBINIERTES WAN (POE+) .1 ENERGIE 9.6-60V DO.1 DI.1 RS485.1 USB2.0.2
|
Produktname
|
AR550C-2C6GE
|
|
Höchstleistungs-Leistungsaufnahme
|
W 17,5
|
Prozessor
|
Doppel-Kern, 700 MHZ
|
|
|
Nennspannung: 12 V DC zu 48 V DC
Maximaler Spannungsbereich: 9,6 V DC zu 60 V DC
|
TUN Sie Attribute
|
Eingegebene Widerstandsspannung: 60 V-DC
Gegenwärtige Bewertung: 1,0 A
|
|
PoE-Leistungsaufnahme
|
Nennspannungsbereich: 54 V DC zu 57 V DC
|
Betriebstemperatur
|
-40°C zu +70°C (- 40°F zu +158°F)
|
|
Funktionierende relative Luftfeuchtigkeit
|
5% bis 95%, kondensationsfrei
|
Gedächtnis
|
MB 256
|
|
Schnittstellen 1.LAN: sechs elektrische Schnittstellen GEs
|
▪GE0 ist eine Managementschnittstelle und wird verwendet, um den Router zu verbessern.
▪Schnittstellenge0 und GE1 Unterstützung PoE++ und Schnittstellen GE2 GE5 zur Unterstützung PoE+.
|
|
Schnittstellen 2.LAN: zwei GE kombinierte Schnittstelle
|
▪Elektrische Schnittstellenge6 und GE7 Unterstützung PoE+.
▪GE6 und GE7 sind Uplinkschnittstellen.
|
|
Schnittstelle 3.LAN: zwei optische Schnittstellen 2.5GE
|
▪2.5GE8 und 2.5GE9 sind Uplinkschnittstellen.
|
|
Schnittstelle 4.DO und DI interface
|
|
|
5.Two DC Spannung Sockel
|
▪Die zwei DC-Stromsteckdosen sind die Inputsockel der Gerätstromversorgung.
▪Der Router stützt Huawei 60 W industrielles Wechselstrom-Modul.
|
|
Schnittstelle 6.RS485
|
|
|
7.PoE Netzdose
|
▪Die PoE-Stromsteckdose ist der Leistungsaufnahmesockel der PoE-Stromversorgung.
▪Der Router stützt Huawei 240 W Energie-Modul Wechselstroms PoE.
|
|
Punkt 8.Ground
|
▪Um den Router vor Blitz und Störung zu schützen, rieb zuverlässig den Router unter Verwendung eines Massekabels.
|
|
Schnittstelle 9.Console
|
Schnittstelle 10.USB
|
S5735-L24P4S-A Überblick
Richten Sie schnelles und bedienungsfreundliches Netz durch leistungsfähige Schalter ein.
Beschließen Sie eingebrannte Spitzenschalter, um Ihr Geschäft, einschließlich Cisco, Huawei, Wacholderbusch, etc. zu beschleunigen.
S5735-L24P4S-A ist der Schalter Huaweis S5735-L mit 24 Häfen x 10/100/1000Base-T, 4 Häfen x GE SFP, PoE+. Huawei CloudEngine S5735-L ist eine Reihe vereinfachte Gigabitzugangsschalter, die 12-48 flexible GesamtGE-Downlinkhäfen und vier örtlich festgelegten 10 GE-Uplink Häfen GEs oder liefern. Sie sind für UnternehmenscampusNetzzugang und Gigabit zum Desktop bestimmt. Errichtet auf zukünftigem, kennzeichnen leistungsstarke Hardware und durch Huaweis vielseitige Verlegungsplattform (VRP), Schalter CloudEngine S5735-L angetrieben flexible Ethernet-Vernetzung, variierte Sicherheitskontrolle und Unterstützung für mehrfache Verlegungsprotokolle der Schicht 3 — Lieferung der höheren Leistung und der stärkeren erreichbaren Fertigungsgenauigkeiten des Services für Netze.
Schnelle Spezifikt.
Tabelle 1 zeigt das schnelle spezielle.
| Produkt-Modell |
S5735-L24P4S-A |
| Nachschicken von Leistung |
42 Mpps |
| Schaltung Capacity2 |
56 Gbit/s/336 Gbit/s |
| Örtlich festgelegte Häfen |
24 Häfen x 10/100/1000Base-T, 4 Häfen x GE SFP |
| PoE+ |
Gestützt |
Produkt-Details
Abbildung 1 zeigt die vorderen Häfen von S5735-L24P4S-A.
Anmerkung:
| ① |
24 Häfen 10/100/1000BASE-T |
④ |
Ein PNP-Knopf |
| ② |
Vier Häfen 1000BASE-X |
⑤ |
Ein USB-Port |
| ③ |
Ein ETH-Management Port |
⑥ |
Ein Konsolenhafen |
Abbildung 2 zeigt die Rückseitenansicht von S5735-L24P4S-A.
Anmerkung:
| ① |
Grundschraube |
| ② |
Jack für Wechselstrom-Stromkabel, das Bügel zuschließt |
| ③ |
Wechselstrom-Sockel |
Gestützte Transceivers
Tabelle 2 zeigt die empfohlenen Modelle.
| Modell |
Beschreibung |
| OMXD30000 |
Optischer Transceiver OMXD30000, SFP+, 10G, Modul in mehreren Betriebsarten (850nm, 0.3km, LC) Huaweis |
| OSX010000 |
Optischer Transceiver, SFP+, 10G, Monomode--Modul (1310nm, 10km, LC) |
| SFP-GE-LX-SM1310 |
Optischer Transceiver, eSFP, GE, Monomode--Modul (1310nm, 10km, LC) |
| OSXD22N00 |
Optischer Transceiver, SFP+, 10G, Modul in mehreren Betriebsarten (1310nm, 0.22km, LC, LRM) |
| SFP-10G-USR |
10GBase-USR optischer Transceiver, SFP+, 10G, Modul in mehreren Betriebsarten (850nm, 0.1km, LC) |
| OMXD30009 |
Transceiver, QSFP+, 1310nm, 41.25Gbps, -7dBm, 2.3dBm, -11.5dBm, LC, SMF, 10 |
| SFP-10G-LR |
Optischer Transceiver SFP-10G-LR, SFP+, 10G, Monomode--Modul (1310nm, 10km, LC) Huaweis |
Vergleichen Sie mit ähnlichen Einzelteilen
Tabelle 3 zeigt den Vergleich.
| Produkt-Modell |
S5735-L12T4S-A
S5735-L12P4S-A
|
S5735-L24T4S-A
S5735-L24P4S-A
|
S5735-L24T4X-A
S5735-L24P4X-A
|
S5735-L48T4S-A |
S5735-L48T4X-A
S5735-L48P4X-A
|
S5735-L32ST4X-A |
| Nachschicken von Leistung |
24 Mpps |
42 Mpps |
96 Mpps |
78 Mpps |
132 Mpps |
108 Mpps |
| Schaltung Capacity2 |
32 Gbit/s/336 Gbit/s |
56 Gbit/s/336 Gbit/s |
128 Gbit/s/336 Gbit/s |
104 Gbit/s/432 Gbit/s |
176 Gbit/s/432 Gbit/s |
144 Gbit/s/432 Gbit/s |
| Örtlich festgelegte Häfen |
12 Häfen x 10/100/1000Base-T, 4 Häfen x GE SFP |
24 Häfen x 10/100/1000Base-T, 4 Häfen x GE SFP |
24 Häfen x 10/100/1000Base-T, 4 x 10 Häfen GEs SFP+ |
48 Häfen x 10/100/1000BASE-T, 4 Häfen x GE SFP |
48 Häfen x 10/100/1000BASE-T, 4 x 10 Häfen GEs SFP+ |
24 Häfen x GE SFP, 8 Häfen x 10/100/1000BASE-T, 4 x 10 Häfen GEs SFP+ |
| PoE+ |
CloudEngine S5735-L12P4S-A: Gestützt
CloudEngine S5735-L24P4S-A: Gestützt
CloudEngine S5735-L24P4X-A: Gestützt
CloudEngine S5735-L48P4X-A: Gestützt
Andere: Nicht gestützt |
Erhalten Sie mehr Informationen
Haben Sie irgendeine Frage über das S5735-L24P4S-A?
Treten Sie mit uns jetzt über Live Chat oder sales@router-switch.com in Verbindung.
wir haben auch Alibaba-Geschäft: Sie können es anklicken. https://shuaiqicn.en.alibaba.com/?spm=a2700.7756200.0.0.fea571d2uK6of4
S5735-L24P4S-A Spezifikation
S5735-L24P4 S-A Specification
|
| Nachschicken von Leistung |
42 Mpps |
| Schaltung Capacity2 |
56 Gbit/s/336 Gbit/s |
| Örtlich festgelegte Häfen |
24 Häfen x 10/100/1000Base-T, 4 Häfen x GE SFP |
| PoE+ |
Gestützt |
| MAC Features |
Selbst-lernendes und alterndes MAC address
Statische, dynamische und blackhole MAC- addresseintritte
Paketentstörung basiert auf Quell-MAC-Adressen
Schnittstelle-ansässiges MAC address, welches die Begrenzung lernt |
| VLAN kennzeichnet |
4094 VLANs
Gast VLAN, Stimme VLAN
GVRP
MUX VLAN
VLAN-Aufgabe basiert auf MAC-Adressen, Protokollen, IP-Teilnetzen, Politik und Häfen
1:1 und N: 1 VLAN-Diagramm |
| IP-Wegewahl |
Statischer Weg, RISS, RIPng, OSPF, OSPFv3 |
| Super virtuelles Gewebe (SVF) |
Bedienungsfertige SVF-Kunden
Automatisches Softwarepaket und Fleckenladen zu SVF-Kunden
Ein-Klicken und automatische Lieferung von Service-Konfigurationen
Unabhängige SVF-Kundenoperationen |
| Interoperabilität |
VBST (kompatibel mit PVST/PVST+/RPVST)
LNP (ähnlich DTP) |
