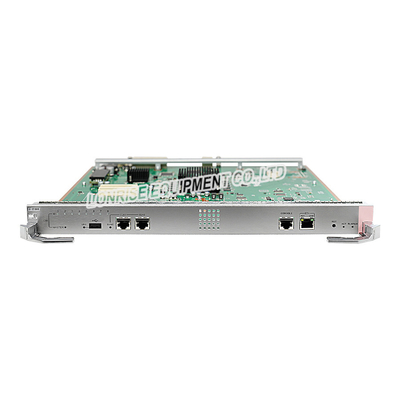

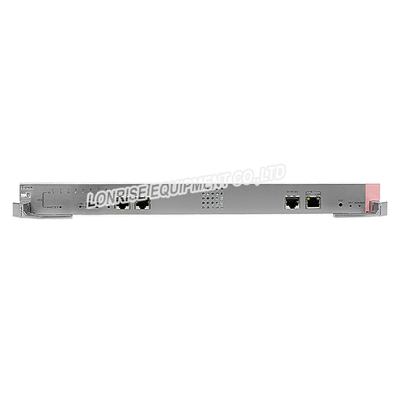

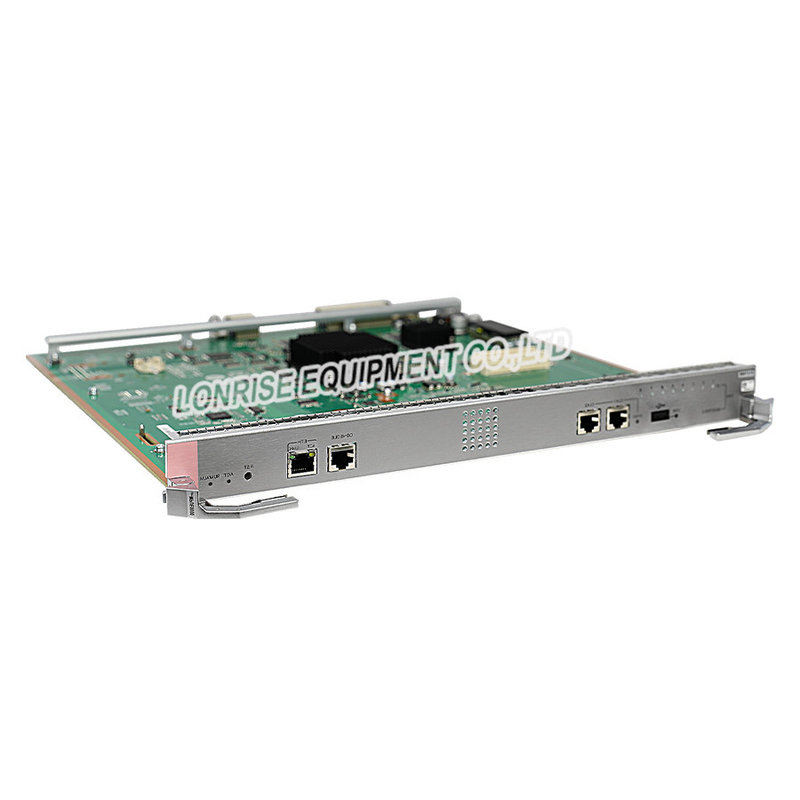

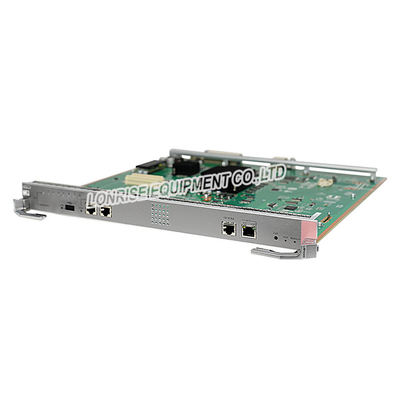

Huawei LST7MPUE0000 - Serienschalter S12700E CloudEngine S12700E

Funktionen

Das LST7MPUE0000 stellt die Steuerfläche und Managementfläche für das gesamte System zur Verfügung.

• Die Steuerfläche liefert Funktionen wie Protokoll, das verarbeiten, Service-Verarbeitung, Wegberechnung und schickt Steuerung, die Service-Terminplanung, Verkehrsstatistiksammlung und Systemsicherheit nach.
• Die Managementfläche ist für Systemstatusüberwachung, Umweltüberwachung, Klotz und Alambehandlung, Systemsoftwareladen und Systemverbesserungen verantwortlich.

Das LST7MPUE0000 besteht aus den folgenden Funktionsmodulen:

• Steuereinheit: Funktionen als die Steuer- und Managementfläche für das LST7MPUE0000 und das gesamte System, das Protokoll, das verarbeiten, die Wegberechnung einführend und schicken Steuerung, Systemmanagement und Systemsicherheit nach.
• Systemtaktmodul: stellt die Arbeitsuhr für die Chips der Steuereinheit zur Verfügung, und der Geräteverwaltung und Überwachungsmodul auf dem LST7MPUE0000.
• Geräteverwaltung und Überwachungsmodul: stellt Funktionen eines Busmoduls des Prüferbereichsnetzes (DOSE) zur Verfügung, um das LST7MPUE0000 zu überwachen und die DOSEN-Busmodule von LPUs zu handhaben.
• Stromversorgungsmodul: stellt Stromversorgung für das LST7MPUE0000 zur Verfügung.
• Mehrwertdienstmodul: stellen Mehrwertdienste wie Operation, Verwaltung und Wartung (OAM) und bidirektionale nachschickende Entdeckung zur Verfügung (BFD)
• Funktionen des LST7MPUE0000

• Funktion	Beschreibung
  Grundfunktionen	Das LST7MPUE0000 ist die Systemsteuerung und die Verwaltungseinheit für das S12700E-4, das S12700E-8 und das S12700E-12. Es integriert das Hauptsteuergerät, die Zeiteinheit und die Systemwartungseinheit.
  OAM	Das LST7MPUE0000 stützt die folgenden OAM-Funktionen: 802.1ag: identifiziert, ermittelt und sendet Pakete der Durchgangsprüfung (cm). Mehrprotokollaufkleber-Schaltung (MPLS OAM): identifiziert, ermittelt und sendet Pakete MPLS OAM. OAM UNCFG_MEP.
  Gedächtnis	16 GBS
  NAND Flash	2 GBS Die Systemkonfigurationsdaten, die Startdateien, das Systemsoftwarepaket und die Systemprotokolle werden in NAND Flash standardmäßig gespeichert.
  Redundanzunterstützung	1+1 Hot-standby Hauptkontrollorgane sind für Schalter obligatorisch. Jeder Schalter muss mit ein oder zwei Hauptkontrollorganen konfiguriert sein. Wenn eine Hauptkontrollorgane für einen Schalter konfiguriert sind, können die Hauptkontrollorgane in entweder Hauptkontrollorganeschlitz des Schalters installiert sein. Wenn zwei Hauptkontrollorgane konfiguriert sind, arbeiten die zwei Hauptkontrollorgane im Hot-standbymodus, um Zuverlässigkeit des Schalters zu verbessern. Die aktiven und Bereitschaftshauptkontrollorgane überwachen den Status von einander. Wenn die aktiven Hauptkontrollorgane ausfallen, werden die Bereitschaftshauptkontrollorgane automatisch aktiv, um ununterbrochene Dienstleistungen sicherzustellen.
  Heißes abwechselndes Ein- und Auslagern	Gestützt Bevor Sie die aktive Karte entfernen, führen Sie ein aktives/Bereitschaftsumschalten durch.
