Produktdetails:
|
| Modellnummer: | S12700E-4 | Produkt: | Serienschalter Huaweis S12700E-4 CloudEngine S12700E |
|---|---|---|---|
| Übertragungsrate: | 10/100/1000Mbps | Schalter-Kapazität: | 19,2 Tbps/28.8 Tbps |
| Schaltleistung: | 19,2 Tbps/28.8 Tbps | SFU-Schlitze: | 2 |
| VXLAN: | VXLAN-Zugänge L2 und L3 | Funktion: | VLAN-Unterstützung |
| Hervorheben: | Chipsets Cloudengine S12700E,S12700E-4 Huawei Cloudengine Schalter,VXLAN L2 Huawei Cloudengine |
||

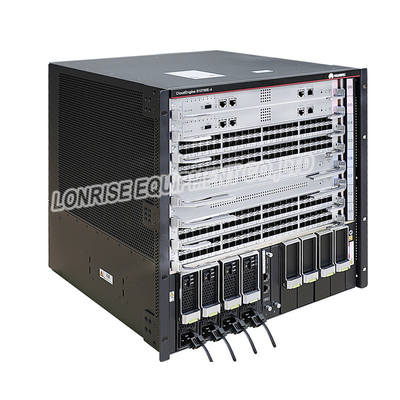

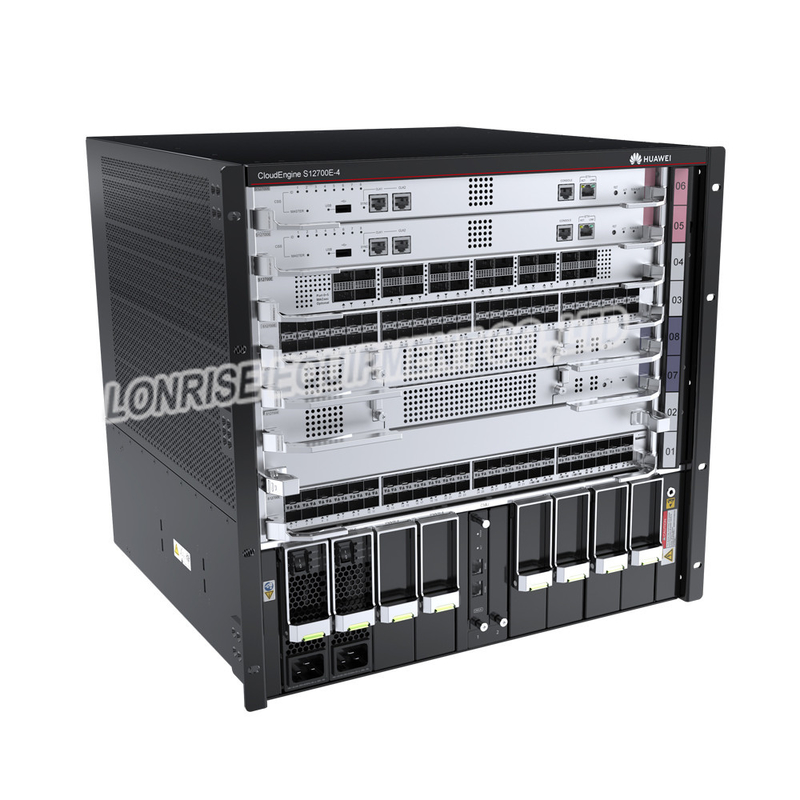

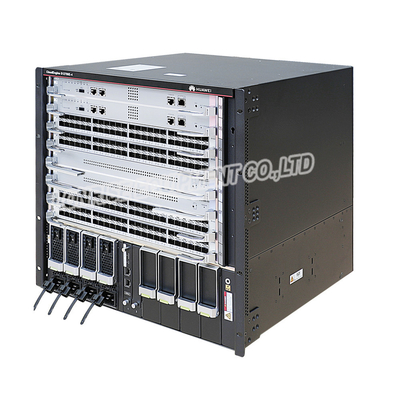

Huawei S12700E - 4 leistungsstarke Chipsets Serienschalter CloudEngine S12700E
Auftritt und Struktur
Die Fahrgestelle S12700E-4 sind 10 u-Hoch (1 U = 44,45 Millimeter). Wenn die Fahrgestelle keine installierten Kabelmanagementrahmen haben, die Maße (H x W x D) sind 441,7 Millimeter x 442 Millimeter x 517,4 Millimeter. Wenn die Fahrgestelle die installierten Kabelmanagementrahmen haben, die Maße (H x W x D) sind 441,7 Millimeter x 442 Millimeter x 585 Millimeter.

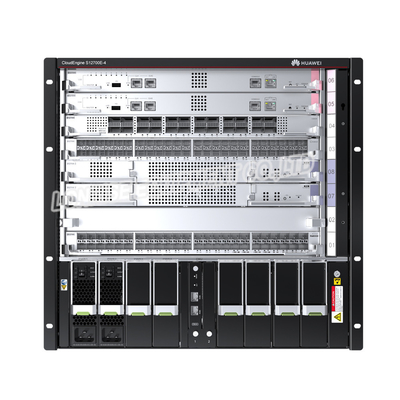

zeigt die vordere Struktur der Fahrgestelle S12700E-4.
| 1. Zwei MPUs |
2. Vier der folgenden Dienstausweise können installiert sein:
ANMERKUNG:
Die Karten, die durch einen Schalter gestützt werden, hängen von der Software-Version ab. Für Details sehen Sie Hardware-Fragen-Werkzeug. |
3. Zwei SFUs |
4. Ein Paar Schienenplatten ANMERKUNG:
Die Schienenplatten werden benutzt, um die Fahrgestelle in einem Kabinett zu sichern. |
| 5. Vier Energiemodule | 6. Zwei CMUs |
7. Front ESD-Steckfassung ANMERKUNG:
Die Masseklemme eines ESD-Handgelenkbügels kann in diese Steckfassung eingefügt werden. Der ESD-Handgelenkbügel kann ESD-Schutz bieten, wenn die Fahrgestelle zuverlässig geerdet werden. |
8. Kabelmanagementrahmen ANMERKUNG:
Das Kabelmanagement gestaltet unterschiedliche Kabel auf verschiedenen Karten und hilft den geordneten Wegkabeln. |
| 1. Zwei Fan-Modul |
2. Hintere ESD-Steckfassung ANMERKUNG:
Die Masseklemme eines ESD-Handgelenkbügels kann in diese Steckfassung eingefügt werden. Der ESD-Handgelenkbügel kann ESD-Schutz bieten, wenn die Fahrgestelle zuverlässig geerdet werden. |
3. JG-Masseklemme ANMERKUNG:
Der Anschluss des Zweilochs OT eines Massekabels kann an die Schrauben angeschlossen werden, um die Fahrgestelle zu reiben. |
4. Luftfilter ANMERKUNG:
Der Luftfilter verhindert, dass Staub die Fahrgestelle kommt. |
|
5. Ein Paar entfernbare Griffe ANMERKUNG:
Sie können diese Griffe auf zwei Seiten der Fahrgestelle installieren, um die Fahrgestelle anzuheben. |
- | - | - |
Spezifikationen der Serienschalter S12700E-4
|
Einzelteil |
Beschreibung |
|---|---|
| Zahl von LPU-Schlitzen | 4 |
| Zahl von MPU-Schlitzen | 2 |
| Zahl von SFU-Schlitzen | 2 |
| Zahl von Fanschlitzen | 2 |
| Zahl von Energiemodulschlitzen | 4 |
| Zahl von CMU-Schlitzen | 2 |
| Portdichte pro Fahrgestelle | 192xFE, 192xGE, 192x10GE, 160x25GE, 96x40GE, 96x100GE |
| Installation | Der Schalter kann in ein N66E- oder N68E-Kabinett, ein Kabinett installiert sein für ein oder zwei Fahrgestelle. |
| Gruppenwählsystem (CSS) | Service-Hafengruppieren |
|
Höchstleistungs-Leistungsaufnahme (vollkonfiguriert) ANMERKUNG:
Der Wärmeableitungswert Fahrgestelle ist der gegenwärtigen Leistungsaufnahme gleich. |
3344 W |
| Energiespezifikationen |
|
| Maße (H x W x D, ohne Gestellmontageklammern) |
|
| Gewicht (leer/vollkonfiguriert) | 24,5 kg/66 Kilogramm (54 lb/145.5 lbs) |
| Zuverlässigkeit und Verfügbarkeit |
ANMERKUNG:
Den vorhergehenden Werten werden basiert auf der typischen Konfiguration des Produktes berechnet. Die tatsächlichen Werte schwanken abhängig von den Modulen, die auf das Produkt installiert sind. |
| Umweltspezifikationen |
|
| Geräusche unter normaler Temperatur (Schallleistung) | ≤ 78 DB (A) |
| Bescheinigung |
|
| Teilnummer | 02115869 |
