Produktdetails:
|
| Modellnummer: | S12700E-8 | Produktname: | Serienschalter Huaweis S12700E-8 CloudEngine S12700E |
|---|---|---|---|
| Art: | Campusschalter | Funktionierenspannung DC: | -48V zu -60V Wechselstrom: 90V zu 290V |
| Schaltleistung: | 512Tbps | Pufferkapazität: | Pufferbetrieb bis mit 200 Fraudaten pro Hafen |
| Redundanz-Entwurf:: | MPU, SFU, Energiemodul und Fanmodul | Gewicht (leere Fahrgestelle): | 42.5kg |
| Hervorheben: | Schalter S12700E Huawei Cloudengine,Campus-Schalter Cloudengine S12700E,MPU Cloudengine S12700E |
||

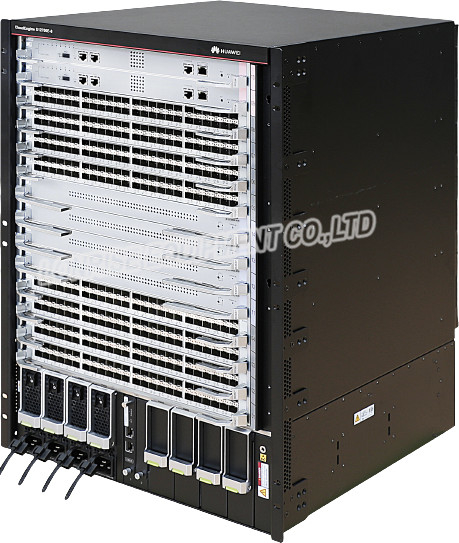

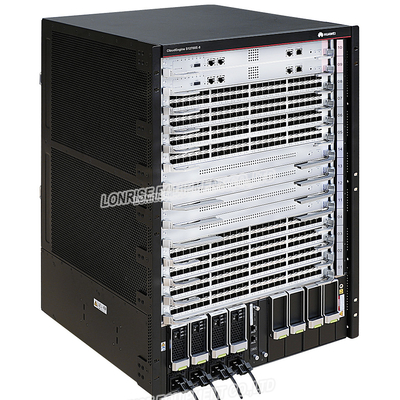

Serienschalter Huaweis S12700E-8 CloudEngine S12700E
Auftritt und Struktur
Die Fahrgestelle S12700E-8 sind 15 u-Hoch (1 U = 44,45 Millimeter). Wenn die Fahrgestelle keine installierten Kabelmanagementrahmen haben, die Maße (H x W x D) sind 663,9 Millimeter x 442 Millimeter x 517,4 Millimeter. Wenn die Fahrgestelle die installierten Kabelmanagementrahmen haben, die Maße (H x W x D) sind 663,9 Millimeter x 442 Millimeter x 585 Millimeter.

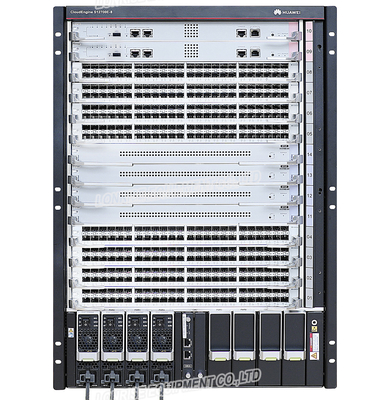

zeigt die vordere Struktur der Fahrgestelle S12700E-8.
| 1. Zwei MPUs |
2. Acht der folgenden Dienstausweise können installiert sein:
ANMERKUNG:
Die Karten, die durch einen Schalter gestützt werden, hängen von der Software-Version ab. Für Details sehen Sie Hardware-Fragen-Werkzeug. |
3. Vier SFUs |
4. Ein Paar Schienenplatten ANMERKUNG:
Die Schienenplatten werden benutzt, um die Fahrgestelle in einem Kabinett zu sichern. |
| 5. Sechs Energiemodule | 6. Zwei CMUs |
7. Front ESD-Steckfassung ANMERKUNG:
Die Masseklemme eines ESD-Handgelenkbügels kann in diese Steckfassung eingefügt werden. Der ESD-Handgelenkbügel kann ESD-Schutz bieten, wenn die Fahrgestelle zuverlässig geerdet werden. |
8. Kabelmanagementrahmen ANMERKUNG:
Das Kabelmanagement gestaltet unterschiedliche Kabel auf verschiedenen Karten und hilft den geordneten Wegkabeln. |
zeigt die hintere Struktur der Fahrgestelle S12700E-8.
Struktur der Fahrgestelle S12700E-8 (hintere Ansicht)
| 1. Vier Fan-Modul |
2. Hintere ESD-Steckfassung ANMERKUNG:
Die Masseklemme eines ESD-Handgelenkbügels kann in diese Steckfassung eingefügt werden. Der ESD-Handgelenkbügel kann ESD-Schutz bieten, wenn die Fahrgestelle zuverlässig geerdet werden. |
3. JG-Masseklemme ANMERKUNG:
Der Anschluss des Zweilochs OT eines Massekabels kann an die Schrauben angeschlossen werden, um die Fahrgestelle zu reiben. |
4. Luftfilter ANMERKUNG:
Der Luftfilter verhindert, dass Staub die Fahrgestelle kommt. |
|
5. Ein Paar entfernbare Griffe ANMERKUNG:
Sie können diese Griffe auf zwei Seiten der Fahrgestelle installieren, um die Fahrgestelle anzuheben. |
- | - | - |
Spezifikationen der Serienschalter S12700E-8
|
Einzelteil |
Beschreibung |
|---|---|
| Zahl von LPU-Schlitzen | 8 |
| Zahl von MPU-Schlitzen | 2 |
| Zahl von SFU-Schlitzen | 4 |
| Zahl von Fanschlitzen | 4 |
| Zahl von Energiemodulschlitzen | 6 |
| Zahl von CMU-Schlitzen | 2 |
| Portdichte pro Fahrgestelle | 384xFE, 384xGE, 384x10GE, 320x25GE, 192x40GE, 192x100GE |
| Installation | Der Schalter kann in ein N66E- oder N68E-Kabinett, ein Kabinett installiert sein für eine Fahrgestelle. |
| Gruppenwählsystem (CSS) | Service-Hafengruppieren |
|
Höchstleistungs-Leistungsaufnahme (vollkonfiguriert) ANMERKUNG:
Der Wärmeableitungswert Fahrgestelle ist der gegenwärtigen Leistungsaufnahme gleich. |
6950 W |
| Energiespezifikationen |
|
| Maße (H x W x D, ohne Gestellmontageklammern) |
|
| Gewicht (leer/vollkonfiguriert) | 42,5 kg/114 Kilogramm (93,7 lb/251.3 lbs) |
| Zuverlässigkeit und Verfügbarkeit |
ANMERKUNG:
Den vorhergehenden Werten werden basiert auf der typischen Konfiguration des Produktes berechnet. Die tatsächlichen Werte schwanken abhängig von den Modulen, die auf das Produkt installiert sind. |
| Umweltspezifikationen |
|
| Geräusche unter normaler Temperatur (Schallleistung) | ≤ 78 DB (A) |
| Bescheinigung |
|
| Teilnummer | 02115870 |
