Produktdetails:
|
| Modell: | S7712 | Produktname: | Smart-Gigabit-Unternehmens-Wegewahl POE-Netz-Schalter S7712 der Reihen-S7700 |
|---|---|---|---|
| Funktion: | LACP, SNMP, stapelbar, VLAN-Unterstützung, LACP, stapelbar, | Schalter-Kapazität: | 4,64 Tbps, 4,64 Tbps |
| Maße (H x Wx D Millimeter): | 663,9, 10U *442*517.4 | Fahrgestellegewicht: | 25KG |
| Übertragungsrate: | 10/100/1000Mbps | Portkommunikations-Modus: | Vollduplex u. Halbduplex |
| Weiterleitungsleistung: | 3480Mpps | MPU-Schlitz: | 2 |
| Markieren: | Serienschalter LACP Huawei S7700,Schalter 3480Mpps Huawei S7712,2 intelligenter Verlegungsschalter MPUs S7700 |
||

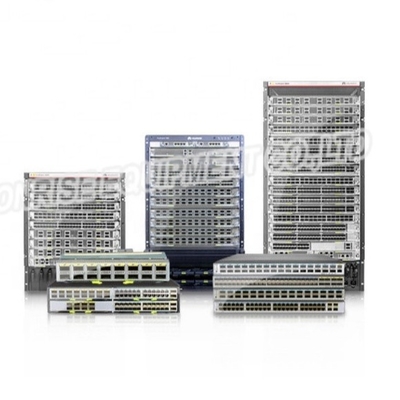

Ursprüngliche neue Aktien Serienschalter Huaweis S7712 S7700 für Vernetzungshersteller
Auftritt und Struktur
Die Fahrgestelle S7712 sind 15 u-Hoch (1 U = 44,45 Millimeter). Wenn die Fahrgestelle haben, installierte kein Kabelmanagementrahmen, die Maße (H x W x D) sind 663,9 Millimeter x 442 Millimeter x 517,4 Millimeter. Wenn die Fahrgestelle die installierten Kabelmanagementrahmen haben, die Maße (H x W x D) sind 663,9 Millimeter x 442 Millimeter x 585 Millimeter.
zeigt die Vorderansicht der Struktur der Fahrgestelle S7712.
|
1. Zwölf der folgenden Dienstausweise können installiert sein:
|
2. Zwei MPUs |
3. Ein Paar Schienenplatten ANMERKUNG:
Die Schienenplatten werden benutzt, um die Fahrgestelle im Kabinett zu sichern. |
| 4. Vier Energiemodule | 5. Zwei EH1D200CMU00-Centralized Überwachungsanlage |
6. Vier PoE-Energiemodule
ANMERKUNG:
Für Details sehen Sie Energie-Modul. |
|
7. Grundschraube ANMERKUNG:
Die Grundschraube wird benutzt, um die Fahrgestelle zu reiben. |
8. Front ESD-Steckfassung ANMERKUNG:
Die Masseklemme eines ESD-Handgelenkbügels kann in diese Steckfassung eingefügt werden. Der ESD-Handgelenkbügel kann ESD-Schutz bieten, wenn die Fahrgestelle zuverlässig geerdet werden. |
9. Kabelmanagementrahmen ANMERKUNG:
Kabelmanagementrahmen werden benutzt, um Kabel zu verlegen. |

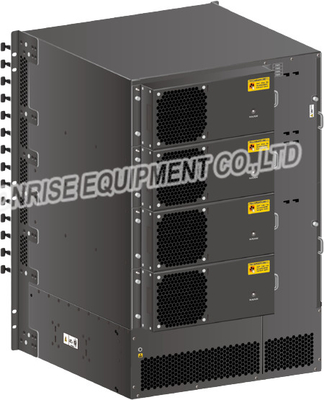

zeigt die hintere Ansicht der Struktur der Fahrgestelle S7712.
| 1. Vier Fan-Modul |
2. Hintere ESD-Steckfassung ANMERKUNG:
Die Masseklemme eines ESD-Handgelenkbügels kann in diese Steckfassung eingefügt werden. Der ESD-Handgelenkbügel kann ESD-Schutz bieten, wenn die Fahrgestelle zuverlässig geerdet werden. |
3. Luftfilter ANMERKUNG:
Der Luftfilter verhindert, dass Staub die Fahrgestelle kommt. |
|
4. Ein Paar entfernbare Griffe ANMERKUNG:
Sie können diese Griffe auf zwei Seiten der Fahrgestelle installieren, um die Fahrgestelle anzuheben. |
- | - |
Diagramm zwischen den Fahrgestellen S7712 und den Software-Versionen
|
Fahrgestelle |
Version |
|---|---|
| Fahrgestelle S7712 | V100R003C01 und neuere Versionen |
| Fahrgestelle S7712 PoE | V100R003C01 und neuere Versionen |
| S7712 Fahrgestelle, FCC bestätigten | V200R003C00 und neuere Versionen |
| Fahrgestelle S7712 PoE, FCC bestätigten | V200R003C00 und neuere Versionen |
Spezifikationen der Fahrgestelle S7712
|
Einzelteil |
Beschreibung |
|---|---|
| LPU-Schlitze | 12 |
| MPU-Schlitze | 2 |
| Fanschlitze | 4 |
| Systemstromversorgungsschlitze | 4 |
| PoE-Stromversorgungsschlitze | 4 |
| Maximale Portdichte |
|
| Installation | In einem N66E- oder N68E-Kabinett ein Kabinett für eine Fahrgestelle |
| CSS | Css-Karte oder Service-Hafengruppieren |
| PoE |
|
|
Höchstleistungs-Leistungsaufnahme (vollkonfiguriert, keine PoE-Stromversorgung) ANMERKUNG:
Der Wärmeableitungswert Fahrgestelle entspricht der gegenwärtigen Leistungsaufnahme der Fahrgestelle. |
4200 W |
| Energiespezifikationen |
|
| Maße (H x W x D, ohne Gestellmontageklammern) |
|
| Gewicht (leer/vollkonfiguriert) | 25 kg/97 Kilogramm (55,1 lb/213.8 lbs) |
| Zuverlässigkeit und Verfügbarkeit |
ANMERKUNG:
Den vorhergehenden Werten werden basiert auf der typischen Konfiguration des Produktes berechnet. Die tatsächlichen Werte schwanken abhängig von den Modulen, die auf das Produkt installiert sind. |
| Umweltspezifikationen |
|
| Geräusche bei der normalen Temperatur (Schalleistung) | ≤ 72 DB (A) |
| Bescheinigung |
|
| Teilnummer |
|
