Produktdetails:
|
| Kommunikations-Modus: | Vollduplex u. Halbduplex | Produkt: | Huawei CE16808A - B05 CloudEngine 16800 Serienschalter |
|---|---|---|---|
| Zertifizierung: | All | Funktion: | LACP, POE, QoS, SNMP, stapelbar, VLAN-Unterstützung |
| Markenname: | Hua wei | Herkunftsort: | China |
| Versorgungsmaterial-Fähigkeit: | 10 Satz/Sätze pro Woche | Schlüsselwort: | 16800 Serienschalter |
| Markieren: | 16800 Reihen-Huawei-Wolken-Maschinen-Schalter,Wolken-Maschinen-Schalter LACP Huawei,Voll- Duplex Huawei Cloudengine |
||

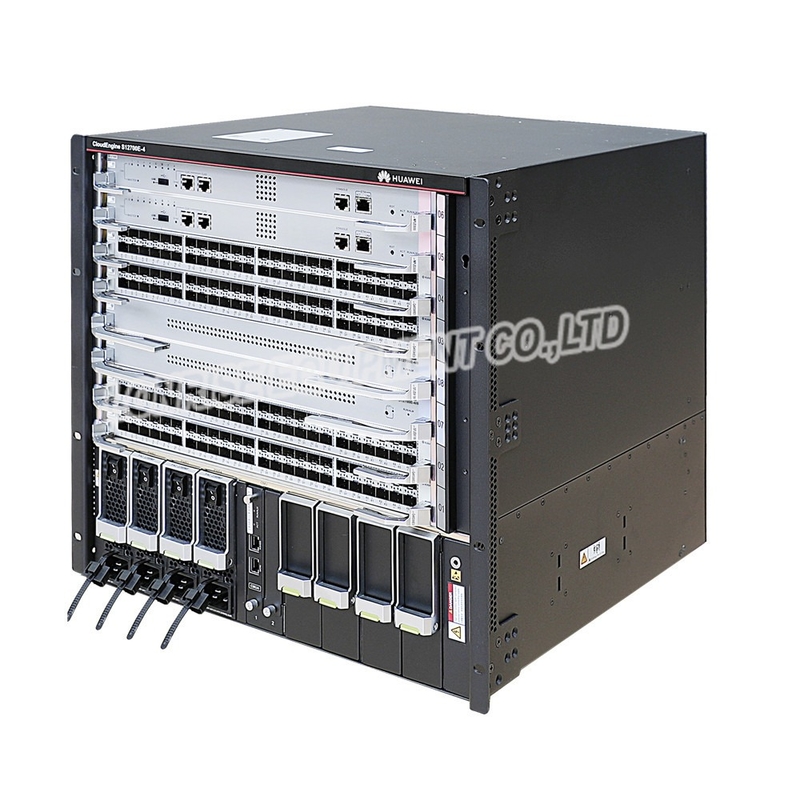

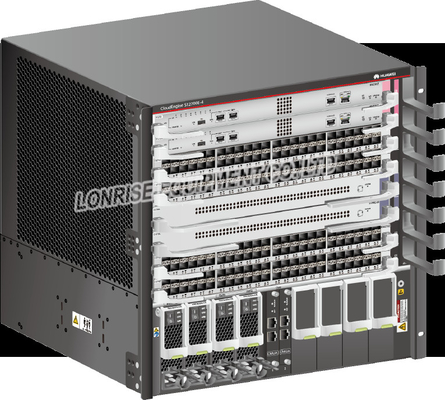

Huawei CE16808A - B05 CloudEngine 16800 Serienschalter
Überblick
Das CloudEngine 16808 stützt DC, Wechselstrom und Hochspannungs-DC-Stromversorgungsmodi. Das Gerät kann an bis zwei Stromversorgung durch Energieeintrittsmodule (PEMs) angeschlossen werden. Jedes Energiemodul (P.M.) hat zwei Leistungsaufnahmen und sie umwandeln die Energie, die an das PEM geliefert wird, um das gesamte Gerät anzutreiben.

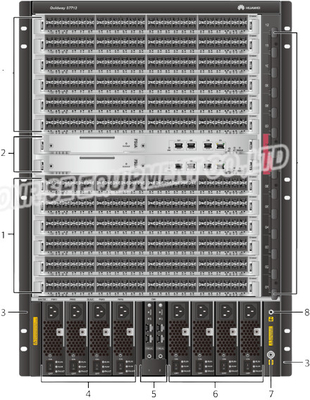

Die Stromversorgungseinheiten des CloudEngine 16808 werden an der Spitze der Fahrgestelle errichtet. Die Stromversorgungseinheiten sind PMs und Netzschalter an der Front der Fahrgestelle und ein PEM an der Rückseite der Fahrgestelle. beschreibt die Funktionen jeder Einheit.
|
Nein. |
Komponente |
Beschreibung |
|---|---|---|
| 1 | P.M. | Wandelt die Energie um, die an ein PEM geliefert werden, und dann die Energien das gesamte Gerät durch die Energierückwand und -hauptleitungsträger. |
| 2 | Netzschalter |
Steuert die Leistungsabgabe von PMs. Die zwei Netzschalter sich unterstützen. Wenn ein oder alle beide eingeschaltet werden, wird die Leistungsabgabe von PMs ermöglicht. MITTEILUNG:
Um Zuverlässigkeit sicherzustellen, müssen beide Netzschalter auf gedreht werden wenn das Gerät läuft. |
| 3 | PEM |
Schließt an eine Energiequelle an. Ein PEM kann an zwei Stromversorgung durch seine Netzdosen oder Verteiler angeschlossen werden. Dieser Entwurf führt die Redundanz mit 1+1 Stromversorgungen ein und garantiert, dass das Gerät nicht Ausschalten, wenn eine Energiequelle im Geräteraum ausfällt. |
Das CloudEngine 16808 muss mit einem DC-PEM ausgerüstet werden. Dieses PEM hat 20 Verteiler, jede 10 von, welchen an eine Energiequelle angeschlossen werden. Jedes DC P.M. hat zwei Leistungsaufnahmen, jede von, welchem von einer Energiequelle im Geräteraum kommt. Das DC P.M. wandelt um und gibt die Energie zur Energierückwand aus und lässt die zwei Stromversorgung sich unterstützen. Abbildung 3-11 zeigt die DC-Stromversorgungsarchitektur des CloudEngine 16808.
Das CloudEngine 16808 muss mit einem Wechselstrom u. Hochspannungs-DC-PEM ausgerüstet werden. Dieses PEM hat 20 Netzdosen, jede 10 von, welchen an eine Energiequelle angeschlossen werden. Jeder Wechselstrom u. Hochspannungs-DC P.M. hat zwei Leistungsaufnahmen, jede von, welchem von einer Energiequelle im Geräteraum kommt. Der Wechselstrom u. das Hochspannungs-DC P.M. wandelt um und gibt die Energie zur Energierückwand aus und lässt die zwei Stromversorgung sich unterstützen.
Das CloudEngine 16808 kann an eine Energiequelle direkt angeschlossen werden oder schloss indirekt ein durch einen Stromverteiler an (PDU). Ein Gerät an eine Energiequelle direkt anschließen benutzt die Kabelanschlüsse, die denen im DC-Stromversorgungsmodus ähnlich sind und wird nicht hier beschrieben. Das Folgen beschreibt die Stromversorgungsarchitektur im Szenario, in dem ein Gerät indirekt an eine Energiequelle durch ein PDU angeschlossen wird.
Wechselstrom, Hochspannungs-Wechselstroms u. Hochspannungs-DCs hybride Stromversorgung DCs und wird gestützt.
