Produktdetails:
|
| Teilnummer: | Es ist jedoch nicht erforderlich, dass die in Absatz 1 genannten Anforderungen erfüllt werden. | Marke: | HUAWEI |
|---|---|---|---|
| Leistung der Weiterleitung: | 2,880 Mpps | Entwurf der Redundanz: | Überwacher, Leistungsmodule, CMUs, Ventilatorenfächer |
| USB-Stick: | Nicht gestützt | Zentrale: | Nicht gestützt |
| Hervorheben: | Huawei S7706 Fahrwerk,Huawei S7706 Fahrwerk ES0Z1B06ACS0,Huawei S7706 Fahrwerk 2*SRUA |
||
ES0Z1B06ACS0 ist das Huawei S7706 Basic Engine AC Bundle ((einschließlich nicht PoE-Montageschicht, SRUA Main Board*2, 800W AC Power*2).

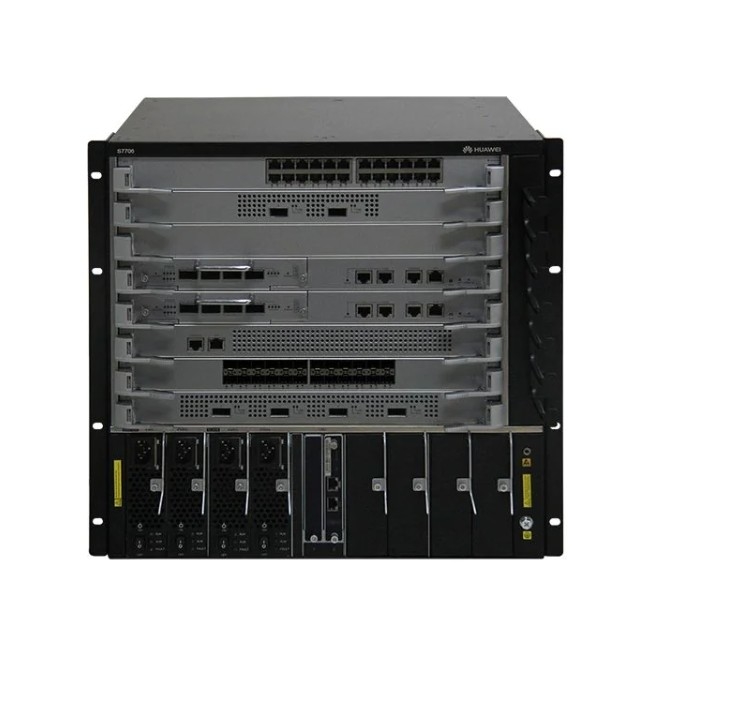

Abbildung 1 zeigt das Erscheinungsbild von ES0Z1B06ACS0 (Voransicht).
Abbildung 2 zeigt das Erscheinungsbild von ES0Z1B06ACS0 (Rückansicht).
Tabelle 1 zeigt die schnellen Spezifikationen.
| Produktcode | Es ist jedoch nicht erforderlich, dass die in Absatz 1 genannten Anforderungen erfüllt werden. |
| Umschaltkapazität | 30,84 Tbit/s |
| Leistung der Weiterleitung | 2,880 Mpps |
| Entwurf der Redundanz | Überwacher, Leistungsmodule, CMUs, Ventilatorenfächer |
| Pufferkapazität | 200 ms pro Port |
| Gewicht der Packung (in kg) |
45.8 |
| Packungsmenge (m^3) |
0.247 |
| Packungsgröße (D*W*H mm) |
638*612*632 |
| Nettodimension (D*W*H mm) |
489*442*442 |
Abbildung 2 zeigt die Chassisstruktur des S7706 (Vorderansicht). ES0Z1B06ACS0 ist das Huawei S7706 Basic Engine AC Bundle ((einschließlich nicht PoE-Assembler Chassis, SRUA Main Board*2, 800W AC Power*2),die anderen Module oder Karten müssen separat erworben werden.
Anmerkung:
| ① |
Sechs Dienstkarten, darunter: Einheit der Open-Service-Plattform 100M Schnittstellenkarte 1000M Schnittstellenkarte GE/10GE-Schnittstellenkarte 10GE-Schnittstellenkarte 40GE-Schnittstellenkarte 40GE/100GE Schnittstellenkarte 100GE-Schnittstellenkarte Anmerkung: Die von einem Switch unterstützten Karten hängen von der Softwareversion ab. |
| ② | Zwei MPU |
| ③ |
Ein Paar Befestigungsstützen Anmerkung: Die Befestigungsbefestigungen dienen der Befestigung des Chassis im Schrank. |
| ④ | Vier Leistungsmodule |
| ⑤ | Zwei EH1D200CMU00-Zentralüberwachungseinheiten |
| ⑥ |
Vier PoE-Leistungsmodule In Versionen vor V200R006C00: 800 Watt Wechselstrommodul 2200 Watt Wechselstrommodul In V200R006C00 und späteren Versionen: 2200 Watt Gleichstrommodul 800 Watt Wechselstrommodul 2200 Watt Wechselstrommodul |
| ⑦ |
Erdschraube Anmerkung: Die Erdschraube dient zur Erdung des Chassis. |
| ⑧ |
Vordere ESD-Steckdose Anmerkung: Das Erdungsgerät eines ESD-Gelenkbandes kann in diese Steckdose eingesetzt werden. |
| ⑨ |
Kabelmanagementrahmen Anmerkung: Kabelmanagementrahmen werden zum Routen von Kabeln verwendet. |
Abbildung 3 zeigt die Chassisstruktur des S7706 (Rückansicht). ES0Z1B06ACS0 ist der Huawei S7706 Basic Engine AC Bundle ((einschließlich nicht PoE-Assembler Chassis, SRUA Main Board*2, 800W AC Power*2),die anderen Module oder Karten müssen separat erworben werden.
Anmerkung:
| ① | Zwei Lüftermodule |
| ② |
Hintere ESD-Steckdose Anmerkung: Das Erdungsgerät eines ESD-Gelenkbandes kann in diese Steckdose eingesetzt werden. |
| ③ |
Luftfilter Anmerkung: Der Luftfilter verhindert, dass Staub in das Fahrwerk gelangt. |
| ④ |
Ein paar abnehmbare Griffe Anmerkung: Sie können diese Griffe auf beiden Seiten des Chassis anbringen, um das Chassis zu heben. |
In Tabelle 2 sind die für den ES0Z1B06ACS0 empfohlenen Elemente aufgeführt.
| Modell | Beschreibung |
| Wechselstrommodul | |
| W2PSA0800 | 800 Watt Wechselstrommodul (schwarz) |
| PAC-2200WF | 2200 Watt Wechselstrommodul |
| Gleichspannungsmodul | |
| W2PSD2200 | 2200W Gleichstrommodul ((Schwarz) |
| Es ist jedoch nicht möglich, | 1600W Gleichstrommodul (schwarz) |
| FE-SFP-optischer Empfänger | |
| SFP-FE-SX-MM1310 | Optischer Empfänger, SFP, 100M/155M, Multimode-Modul ((1310nm, 2km, LC) |
| Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit des Geräts zu berücksichtigen. | Optischer Empfänger, eSFP, 100M/155M, Einzelmodusmodul ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Optischer Empfänger, eSFP, FE, Einzelmodusmodul ((1310nm, 40km, LC) |
| GE-SFP-optischer Empfänger | |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen mit einem Fahrzeugvertrieb. | Optischer Empfänger, eSFP, GE, Multimode-Modul ((850nm, 0,55km, LC) |
| SFP-GE-LX-SM1310 | Optischer Empfänger, eSFP, GE, Einzelmodusmodul ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Optischer Empfänger, eSFP, GE, Einzelmodusmodul ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Optischer Transceiver, eSFP, GE, Einzelmodusmodul ((1550nm, 40km, LC) |
| 10G-SFP+ optischer Empfänger | |
| SFP-10G-USR | 10GBase-USR-Optischer Transceiver, SFP+, 10G, Multimode-Modul ((850nm, 0,1km, LC) |
| OMXD30000 | Optischer Empfänger, SFP+, 10G, Multimode-Modul ((850nm, 0,3km, LC) |
| OSX010000 | Optischer Empfänger, SFP+, 10G, Einzelmodusmodul ((1310nm, 10km, LC) |
| 40GE CFP optischer Empfänger | |
| CFP-40G-SR4 | Hochgeschwindigkeitstransceiver CFP-40G-SR4, CFP,40G,Multimode-Modul ((850nm,4*10G,0.1km, MPO) |
| CFP-40G-LR4 | Hochgeschwindigkeitstransceiver,CFP,40G,Einzelmodusmodul (Band von 1310nm),41.25G, 10km, gerade LC) |
|
|
Hochgeschwindigkeitstransceiver,CFP,40G,Einzelmodusmodul (Band von 1310nm),41.25G, 40km, gerade LC) |
| 40GE QSFP+ optischer Empfänger | |
| QSFP-40G-eSR4 | 40GBase-eSR4 optischer Empfänger, QSFP+, 40G, Multimode (850nm,0.3km,MPO) (Verbindung zu vier SFP+-Optischen Transceiver) |
| Einheit für die Berechnung der Leistungsfähigkeit | 40GBase-ER4 optischer Transceiver,QSFP+,40G,Einzelmodusmodul (1310nm,40km,LC) |
| 100GE CFP optischer Empfänger | |
|
|
Hochgeschwindigkeitstransceiver, CFP, 100G, Multimode-Modul ((850nm, 10*10G,0.1km, MPO) |
|
|
CFP, 100G, Einzelmodusmodul ((1310nm-Band, 4*25G, 10km, gerade LC) |
|
|
Hochgeschwindigkeitstransceiver,CFP,100G,Single-Mode-Modul ((1310nm Band, 4*25G,40km,straight LC) |
| GE-Kupfertransceiver | |
| SFP-1000BaseT | Elektrische Transceiver,SFP,GE,elektrische Schnittstellenmodul ((100m,RJ45) |
| 100GE-Schnittstellenkarte | |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Zulassungskosten. | Huawei 2-Port 100GBASE-X-Schnittstellenkarte (EE,CFP)Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Zulassungskosten. |
| 10GE-Schnittstellenkarte | |
| ES1D2X40SFC0 | 40 - Port 10GBASE-X Schnittstellenkarte ((FC,SFP+) |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | Huawei 16-Port 10GBASE-X-Schnittstellenkarte (SC,SFP+)Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Hauptsteuerungseinheit | |
| ES0D00MCUA00 | S7703 Hauptsteuerungseinheit A |
| Ventilatormodul | |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | S7700 Breitspannungsventilatorbox |
Tabelle 3 zeigt den Vergleich von ES0Z1B06ACS0, ES0Z1B03ACS0 und ES0Z1B12ACS0.
| Produktcode | Es ist jedoch nicht erforderlich, dass die in Absatz 1 genannten Anforderungen erfüllt werden. | Einheit für die Überwachung der Luftfahrt | Es ist jedoch nicht erforderlich, dass die in Absatz 1 genannten Anforderungen erfüllt werden. |
| Umschaltkapazität | 30,84 Tbit/s | 1.92 Tbit/s | 30,84 Tbit/s |
| Leistung der Weiterleitung | 2,880 Mpps | 1,440 Mpps | 2,880 Mpps |
| Entwurf der Redundanz | Überwacher, Leistungsmodule, CMUs, Ventilatorenfächer | Überwacher, Leistungsmodule, CMUs, Ventilatorenfächer | Überwacher, Leistungsmodule, CMUs, Ventilatorenfächer |
| Pufferkapazität | 200 ms pro Port | 200 ms pro Port | 200 ms pro Port |
| Gewicht der Packung (in kg) |
45.8 | 21.8 | 56.1 |
| Packungsmenge (m^3) |
0.247 | 0.124 | 0.322 |
| Packungsgröße (D*W*H mm) |
638*612*632 | 652*595*322 | 810*650*610 |
| Nettodimension (D*W*H mm) |
489*442*442 | 489*442*175 | 489*442*664 |
