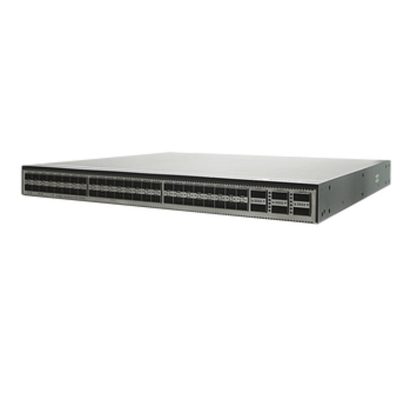

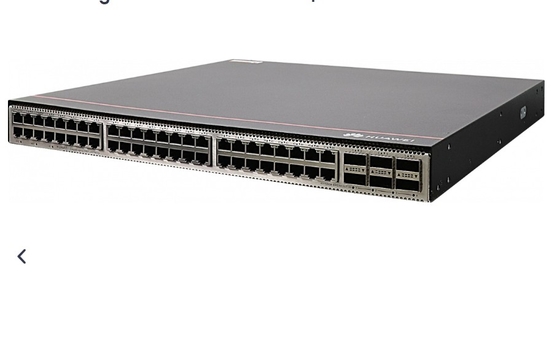

CE6881-48S6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC

CE6881-48S6CQ-B Spezifikation

Artikel 1

Beschreibung

Physikalische Spezifikation

• Abmessungen (H x W x D)
• Grundabmessungen (ohne die aus dem Körper ragenden Teile): 43,6 mm x 442,0 mm x 420,0 mm (1,72 Zoll x 17,4 Zoll x 16,5 Zoll)
• Maximale Abmessungen (die Tiefe ist der Abstand von den Schleusen auf der Frontplatte zum Griff auf der Rückplatte): 43,6 mm x 442,0 mm x 446,1 mm (1,72 Zoll x 17,4 Zoll x 17,6 Zoll)

Umweltparameter

Temperatur

• Betriebstemperatur: 0 °C bis 40 °C (32 °F bis 104 °F) in einer Höhe von 0-1800 m (0-5906 ft)

Anmerkung:

Wenn die Höhe 1800-5000 m (5096-16404 ft) beträgt, sinkt die höchste Betriebstemperatur mit jedem Anstieg der Höhe um 220 m um 1 ° C (1,8 ° F).

• Aufbewahrungstemperatur: -40°C bis +70°C

Relative Luftfeuchtigkeit

Nicht kondensierend, 5% bis 95% RH

Höhenstand

< 5000 m (16404 ft)

Geräusche (Schalldruck, 27°C)

• Luftstrom von hinten nach vorn: < 57 dBA
• Luftstrom von vorne nach hinten: < 58 dBA

Leistungsspezifikationen

Typ der Stromquelle

Wechselstrom/Gleichstrom/HGÜ

Wechselstromstrom

• Nennstrombereich: 100 V AC bis 240 V AC, 50/60 Hz
• Höchster Eingangsspannungsbereich: 90 V AC bis 290 V AC, 47 Hz bis 63 Hz

Gleichspannungseingang

• Nennspannungsbereich: -48 V DC bis -60 V DC
• Höchstspannungsbereich: -38,4 V DC bis -72 V DC

Hochspannungs-Gleichspannungseingang

• 600 W AC&240 V Gleichspannungsmodul (PAC600S12-Serie):
• Nennspannungsbereich: 240 V Gleichstrom
• Höchstspannungsbereich: 190 V DC bis 290 V DC
• Hochspannungs-Gleichspannungsmodul mit 1200 W (Reihe PHD1K2S12):
• Nennspannungsbereich: 240 V DC bis 380 V DC
• Höchstspannungsbereich: 190 V DC bis 400 V DC

Nennstrom

• 600 W AC&240 V Gleichspannungsmodul (PAC600S12-Serie):
• 8 A (100 V AC bis 240 V AC)
• 4 A (240 V Gleichstrom)
• Leistungsmodul für Gleichspannung von 1000 Watt (PDC1000S12-Serie): 30 A (von -48 V Gleichspannung bis -60 V Gleichspannung)
• 1200 W Hochspannungs-Gleichstrommodul (Reihe PHD1K2S12): 8 A

Kraftverbrauch des Fahrwerks

Maximaler Stromverbrauch

349 W

Typischer Stromverbrauch

• 194 W (100% Durchsatz, SFP+-Hochgeschwindigkeitskabel an 48 Ports und QSFP28-Hochgeschwindigkeitskabel an 6 Ports, doppelte Leistungsmodule)
• 240 W (100% Durchsatz, kurzstreckene optische Module an allen optischen Anschlüssen, doppelte Leistungsmodule)

Wärmeabbau des Chassis

Maximale Wärmeableitung

1191 BTU/h

Typische Wärmeableitung

• 662 BTU/h (100% Durchsatz, SFP+-Hochgeschwindigkeitskabel an 48 Ports und QSFP28-Hochgeschwindigkeitskabel an 6 Ports, doppelte Leistungsmodule)
• 819 BTU/h (100% Durchsatz, optische Module für kurze Strecken an allen optischen Ports, doppelte Leistungsmodule)

Überspannungsschutz

Leistungsmodul:

• Wechselstrom: 6 kV im Normalmodus und 6 kV im Differentialmodus
• Gleichspannung: 4 kV im Normalmodus und 2 kV im Differenzmodus
• HGÜ: 4 kV im Normalmodus und 2 kV im Differentialmodus

Wärmeabbau

Wärmeabflussmodus

Luftkühlung

Luftströmung

Vorder-zurück-oder Rücken-zur-Vorder, je nach Lüftermodul und Leistungsmodul

Zuverlässigkeit und Verfügbarkeit

Sicherung des Strommoduls

1 + 1 Sicherung

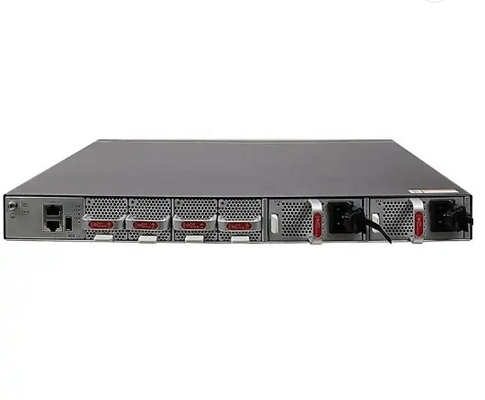

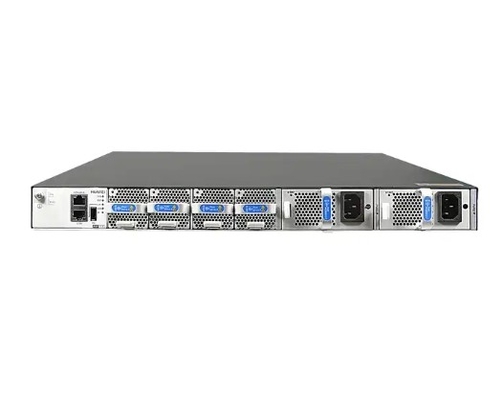

Sicherung des Lüftermoduls

Das Gerät unterstützt vier steckbare Lüftermodule, die im Warmstandby-Modus arbeiten.Es wird empfohlen, das defekte Lüftermodul sofort zu ersetzen..

Warme Umtausch

Unterstützung durch alle Leistungsmodule und Lüftermodule

Durchschnittliche Zeit zwischen Ausfällen (MTBF)

45.9 Jahre

Durchschnittliche Zeit bis zur Reparatur (MTTR)

1.57 Stunden

Verfügbarkeit

0.9999960856

Technische Spezifikation

Verarbeiter

1.4 GHz, Vierkern

DRAM-Speicher

4 GB

NOR Flash

64 MB

NAND-Flash

4 GB

Stack

Serviceanschluss zur Unterstützung der Stapelfunktion

10GE-Optikhäfen und 100GE-Optikhäfen

Zertifizierung

• Einhaltung der Sicherheitsnormen
• Einhaltung der EMV-Normen
• Einhaltung von Umweltnormen
