C9200-48T-E Übersicht
C9200-48T-Eist der Catalyst 9200 48-Port-Daten-Switch mit der Software Network Essentials.Cisco Catalyst 9200-Series-Switches erweitern die Leistungsfähigkeit von Intentionsbasierten Netzwerken und Catalyst 9000 Hardware- und Softwareinnovationen auf eine breitere Palette von Bereitstellungen. Mit ihrem Familienstammbaum bieten die Schalter der Catalyst 9200-Serie Kompromisselose Einfachheit, sind sicher, immer an und IT vereinfacht.
Schnelle Spezifikation
Tabelle 1 zeigt die schnelle Spezifikation.
| Modell |
C9200-48T-E |
| Gesamtverbindung von 10/100/1000 oder PoE+ Kupferanschlüssen |
Daten für 48 Häfen |
| Konfiguration der Uplink |
Modularisierte Optionen für die Aufsteuerung |
| Standardeinstellung der primären Wechselstromversorgung |
PWR-C6-125WAC |
| Fans |
FRU überflüssig |
| Software |
Netzwerk-Besonderheiten |
| Stellbandbreite |
160 Gbit/s |
| DRAM |
4 GB |
| Blitz |
4 GB |
| Schaltkapazität |
176 Gbit/s |
| Weiterleitungsquote |
261.9 Mpps |
| Abmessungen des Chassis |
10,73 x 17,5 x 13,8 Zoll
4.4 x 44,5 x 35,0 cm
|
Einzelheiten zum Produkt
Die Catalyst 9200-Serie bietet folgende Merkmale:
- ● Bis zu 48 Ports mit voller Leistung über Ethernet Plus (PoE+)
- ● Widerstandsfähigkeit bei Feldersatzgeräten (FRU) und überflüssiger Stromversorgung, Ventilatoren und modularen Uplinks
- ● Flexible Downlink-Optionen mit Daten oder PoE+
- ● Betriebseffizienz mit optionaler Backplane-Stapling, unterstützt Stacking-Bandbreite von bis zu 160 Gbps
- ● UADP 2.0 Mini mit integrierter CPU bietet Kunden eine optimierte Skalierung mit einer besseren Kostenstruktur
- ● Verbesserte Sicherheit durch AES-128 MACsec-Verschlüsselung, richtlinienbasierte Segmentierung und vertrauenswürdige Systeme
- ● Layer 3-Fähigkeiten, einschließlich OSPF, EIGRP, ISIS, RIP und Routed Access
- ● Erweiterte Netzwerküberwachung mit Full Flexible NetFlow
- ● Cisco Software-Defined Access (SD-Access):
- ● Vereinfachte Abläufe und Bereitstellung mit richtlinienbasierter Automatisierung von Edge bis Cloud, verwaltet mit der Cisco Identity Services Engine (ISE)
- ● Netzwerksicherung und verbesserte Auflösungszeit durch das Cisco DNA Center
- ● Plug and Play (PnP) aktiviert: Ein einfaches, sicheres, einheitliches und integriertes Angebot zur Erleichterung der Einführung neuer Zweigstellen- oder Campusgeräte oder der Aktualisierung eines bestehenden Netzwerks
- ● Cisco IOS XE: Ein auf Common Licensing basierendes Betriebssystem für die Enterprise-Produktfamilie Cisco Catalyst 9000 mit Unterstützung für modellgesteuerte Programmierbarkeit und Streaming
- ● ASIC mit programmierbaren Pipeline- und Mikro-Engine-Funktionen, zusammen mit vorlagenbasierter, konfigurierbarer Zuweisung von Layer 2- und Layer 3-Weiterleitung, Zugriffskontrolllisten (ACLs),und Qualität des Dienstes (QoS) Einträge Telemetrie
Unterstützte Produkte
Tabelle 2 zeigt die empfohlenen unterstützten Produkte.
| Netzwerkmodule |
| Nummer der Ware |
Produktbeschreibung |
| C9200-NM-4G |
Katalysator 9200 4 x 1GE Netzwerkmodul |
| C9200-NM-4X |
Katalysator 9200 4 x 10GE Netzwerkmodul, Ersatz |
| C9200-NM-BLANK |
Katalysator 9200 BLANK Netzwerkmodul |
| StackWise-80- und StackWise-160-Kits und -Kabel |
| Nummer der Ware |
Produktbeschreibung |
| C9200-STACK-KIT= |
C9200 Ersatzteil des Stapelbaus |
| C9200L-STACK-KIT= |
C9200L - Ersatzteil des Stapel-Kits |
| STACK-T4-50CM |
50cm Stapelkabel Typ 3 |
| STACK-T4-1M |
1M Typ 3 Stapelkabel |
| STACK-T4-3M |
3M Typ 3 Stapelkabel |
| Stromversorgungen |
| Nummer der Ware |
Beschreibung des Produkts |
| PWR-C6-125WAC/2 |
125 WAC Stromversorgung |
Vergleich mit ähnlichen Artikeln
Tabelle 3 zeigt den Vergleich.
| Modell |
Beschreibung |
| C9200-48T-A |
Katalysator 9200 48-Port-Datenschalter, Netzwerkvorteil |
| C9200-48T-E |
Katalysator 9200 48-Port-Datenschalter, Netzwerk-Essentials |
| C9200-48P-A |
Katalysator 9200 48-Port-PoE+-Switch, Netzwerkvorteil |
| C9200-48P-E |
Katalysator 9200 48-Port-PoE+-Switch, Netzwerkbedarf |
Weitere Informationen
Haben Sie Fragen zum Cisco C9200-48T-E?
Kontaktieren Sie uns jetzt überLive-ChatoderVerkaufs-@router-switch.com.

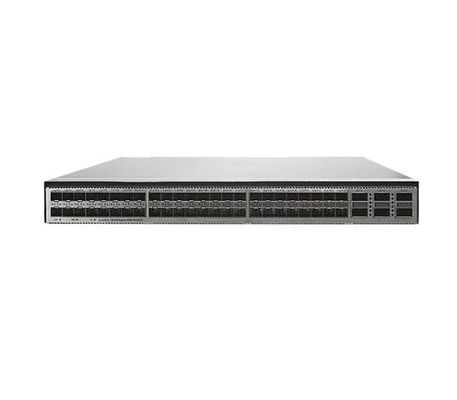

CE6881-48S6CQ-B Übersicht
CloudEngine 6800 ist sowohl für die Kern- als auch für die Aggregationsschichten gut geeignet und voll kompatibel mit den CloudEngine 16800- und 12800-Serien-Switches, so dass Unternehmen skalierbare, vereinfachte,offen, und sichere Netzwerke.
Schnelle Spezifikationen
Tabelle 1 zeigt die schnellen Spezifikationen.
| Produktcode |
CE6881-48S6CQ-B |
| Verarbeiter |
1.4 GHz, Vierkern |
| DRAM-Speicher |
4 GB |
| NOR Flash |
64 MB |
| NAND-Flash |
4 GB |
| Durchschnittliche Zeit zwischen Ausfällen (MTBF) |
45.9 Jahre |
| Durchschnittliche Zeit bis zur Reparatur (MTTR) |
1.57 Stunden |
| Verfügbarkeit |
0.9999960856 |
| Warme Umtausch |
Unterstützung durch alle Leistungsmodule und Lüftermodule |
Unterstützte Transceiver
Tabelle 2 zeigt die empfohlenen Modelle.
| Modell |
Beschreibung |
| OMXD30000 |
Huawei-Optische TransceiverOMXD30000, SFP+, 10G, Multimode-Modul (850nm, 0,3km, LC) |
| SFP-GE-LX-SM1310 |
Optischer Empfänger, eSFP, GE, Einzelmodusmodul (1310nm, 10km, LC) |
| OMXD30009 |
Transceiver, QSFP+, 1310nm, 41,25 Gbps, -7 dBm, 2,3 dBm, -11,5 dBm, LC, SMF, 10 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. |
Optischer Empfänger, eSFP, GE, Multimode-Modul (850nm,0.5 km, LC) |
CE6881-48S6CQ-B Spezifikation
CE6881-48S6CQ-B Spezifikation
|
| Artikel 1 |
Beschreibung |
| Physikalische Spezifikation |
- Abmessungen (H x W x D)
- Grundabmessungen (ohne die aus dem Körper ragenden Teile): 43,6 mm x 442,0 mm x 420,0 mm (1,72 Zoll x 17,4 Zoll x 16,5 Zoll)
- Maximale Abmessungen (die Tiefe ist der Abstand von den Schleusen auf der Frontplatte zum Griff auf der Rückplatte): 43,6 mm x 442,0 mm x 446,1 mm (1,72 Zoll x 17,4 Zoll x 17,6 Zoll)
|
| Umweltparameter |
Temperatur |
- Betriebstemperatur: 0 °C bis 40 °C (32 °F bis 104 °F) in einer Höhe von 0-1800 m (0-5906 ft)
Anmerkung:
Wenn die Höhe 1800-5000 m (5096-16404 ft) beträgt, sinkt die höchste Betriebstemperatur mit jedem Anstieg der Höhe um 220 m um 1 ° C (1,8 ° F).
- Aufbewahrungstemperatur: -40°C bis +70°C
|
| Relative Luftfeuchtigkeit |
Nicht kondensierend, 5% bis 95% RH |
| Höhenstand |
< 5000 m (16404 ft) |
| Geräusche (Schalldruck, 27°C) |
- Luftstrom von hinten nach vorn: < 57 dBA
- Luftstrom von vorne nach hinten: < 58 dBA
|
| Leistungsspezifikationen |
Typ der Stromquelle |
Wechselstrom/Gleichstrom/HGÜ |
| Wechselstromstrom |
- Nennstrombereich: 100 V AC bis 240 V AC, 50/60 Hz
- Höchster Eingangsspannungsbereich: 90 V AC bis 290 V AC, 47 Hz bis 63 Hz
|
| Gleichspannungseingang |
- Nennspannungsbereich: -48 V DC bis -60 V DC
- Höchstspannungsbereich: -38,4 V DC bis -72 V DC
|
| Hochspannungs-Gleichspannungseingang |
- 600 W AC&240 V Gleichspannungsmodul (PAC600S12-Serie):
- Nennspannungsbereich: 240 V Gleichstrom
- Höchstspannungsbereich: 190 V DC bis 290 V DC
- Hochspannungs-Gleichspannungsmodul mit 1200 W (Reihe PHD1K2S12):
- Nennspannungsbereich: 240 V DC bis 380 V DC
- Höchstspannungsbereich: 190 V DC bis 400 V DC
|
| Nennstrom |
- 600 W AC&240 V Gleichspannungsmodul (PAC600S12-Serie):
- 8 A (100 V AC bis 240 V AC)
- 4 A (240 V Gleichstrom)
- Leistungsmodul für Gleichspannung von 1000 Watt (PDC1000S12-Serie): 30 A (von -48 V Gleichspannung bis -60 V Gleichspannung)
- 1200 W Hochspannungs-Gleichstrommodul (Reihe PHD1K2S12): 8 A
|
| Kraftverbrauch des Fahrwerks |
Maximaler Stromverbrauch |
349 W |
| Typischer Stromverbrauch |
- 194 W (100% Durchsatz, SFP+-Hochgeschwindigkeitskabel an 48 Ports und QSFP28-Hochgeschwindigkeitskabel an 6 Ports, doppelte Leistungsmodule)
- 240 W (100% Durchsatz, kurzstreckene optische Module an allen optischen Anschlüssen, doppelte Leistungsmodule)
|
| Wärmeabbau des Chassis |
Maximale Wärmeableitung |
1191 BTU/h |
| Typische Wärmeableitung |
- 662 BTU/h (100% Durchsatz, SFP+-Hochgeschwindigkeitskabel an 48 Ports und QSFP28-Hochgeschwindigkeitskabel an 6 Ports, doppelte Leistungsmodule)
- 819 BTU/h (100% Durchsatz, optische Module für kurze Strecken an allen optischen Ports, doppelte Leistungsmodule)
|
| Überspannungsschutz |
Leistungsmodul:
- Wechselstrom: 6 kV im Normalmodus und 6 kV im Differentialmodus
- Gleichspannung: 4 kV im Normalmodus und 2 kV im Differenzmodus
- HGÜ: 4 kV im Normalmodus und 2 kV im Differentialmodus
|
| Wärmeabbau |
Wärmeabflussmodus |
Luftkühlung |
| Luftströmung |
Vorder-zurück-oder Rücken-zur-Vorder, je nach Lüftermodul und Leistungsmodul |
| Zuverlässigkeit und Verfügbarkeit |
Sicherung des Strommoduls |
1 + 1 Sicherung |
| Sicherung des Lüftermoduls |
Das Gerät unterstützt vier steckbare Lüftermodule, die im Warmstandby-Modus arbeiten.Es wird empfohlen, das defekte Lüftermodul sofort zu ersetzen.. |
| Warme Umtausch |
Unterstützung durch alle Leistungsmodule und Lüftermodule |
| Durchschnittliche Zeit zwischen Ausfällen (MTBF) |
45.9 Jahre |
| Durchschnittliche Zeit bis zur Reparatur (MTTR) |
1.57 Stunden |
| Verfügbarkeit |
0.9999960856 |
| Technische Spezifikation |
Verarbeiter |
1.4 GHz, Vierkern |
| DRAM-Speicher |
4 GB |
| NOR Flash |
64 MB |
| NAND-Flash |
4 GB |
| Stack |
Serviceanschluss zur Unterstützung der Stapelfunktion |
10GE-Optikhäfen und 100GE-Optikhäfen |
| Zertifizierung |
- Einhaltung der Sicherheitsnormen
- Einhaltung der EMV-Normen
- Einhaltung von Umweltnormen
|
C9200-48T-E Spezifikation
C9200-48T-E Spezifikationen
|
| Leistungsspezifikationen |
| Virtuelle Netzwerke |
4 für C9200-24T,C9200-24P, C9200-48T, C9200-48P, C9200- 24PXG, C9200-48PXG, C9200-48PL
32 für C9200-24PB, C9200-48PB
|
| Stellbandbreite |
160 Gbit/s |
| Gesamtzahl der MAC-Adressen |
32,000 |
| Gesamtzahl der IPv4-Routen (ARP plus erlernte Routen) |
14,000 (10.000 direkte Strecken und 4.000 indirekte Strecken) |
| IPv4-Routing-Einträge |
4,000 |
| IPv6-Routing-Einträge |
2,000 |
| Multicast-Routing-Skala |
1,000 |
| QoS-Skala-Einträge |
1,000 |
| ACL-Skala-Einträge |
1,600 |
| Paketpuffer pro SKU |
6 MB Puffer für Gigabit-Ethernet-Modelle mit 24 oder 48 Ports, 12 MB Puffer für Multigigabit-Modelle mit 24 oder 48 Ports |
| Flexible Net Flow (FNF) -Einträge |
16,000 Flüsse auf Gigabit-Ethernet-Modellen mit 24 und 48 Ports |
| DRAM |
4 GB |
| Blitz |
4 GB |
| VLAN-IDs |
4096 |
| PVST-Fälle |
128 |
STP virtuelle Ports
(VLAN-Ports) für PVST |
13,000 |
STP virtuelle Ports
(VLAN-Ports) für MST |
13,000 |
| Gesamtzahl der virtuellen Schaltflächen (SVI) |
512 |
| mit einer Breite von nicht mehr als 15 mm |
9198 Bytes |
| Drahtlose Bandbreite pro Schalter |
Bis zu 48 Gbps bei Gigabit-Ethernet-Modellen mit 24 oder 48 Ports |
| IP-SGT-Bindungsskala |
8K |
| Anzahl der IPv4-Bindungen |
8K |
| Anzahl der SGT/DGT-Policies |
2K |
| Anzahl der SXP-Sitzungen |
200 |
| Spezifikationen für die Bandbreite |
| Schaltkapazität |
176 Gbit/s |
| Schaltkapazität mit Stapeln |
336 Gbps |
| Weiterleitungsquote |
130.95 Mpps |
| Weiterleitungsquote mit Stapeln |
250 Mpps |
| Abmessungen des Chassis |
1.73 x 17.5 x 13.8 Zoll |
| Gewicht |
11.02 Pfund |
| Durchschnittliche Zeit zwischen Ausfällen (Stunden) |
|
