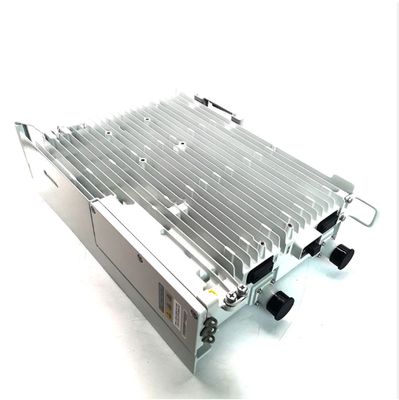

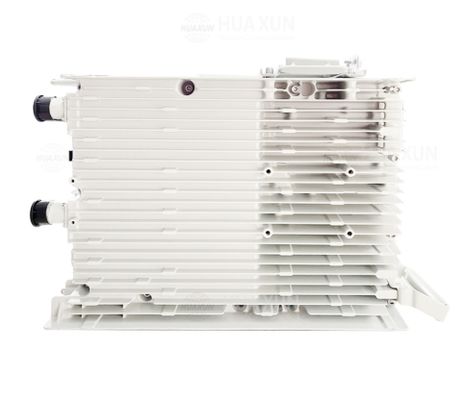

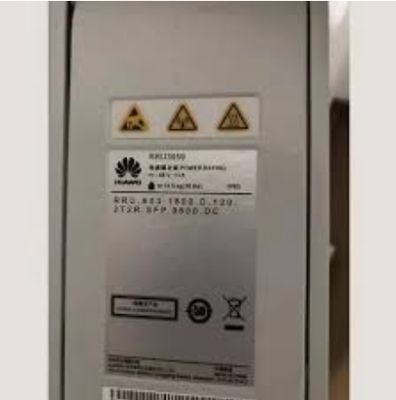

RRU3959/BBM/BYE/BPD Eine Outdoor-Remote-Radio-Einheit, die von einem Stromschrank mit Strom versorgt wird.

Übersicht

Übersicht und Funktion

• Der RRU3959 (und der RRU3959w) ist einAußenfernfunkgerät(RRU) in verteilten Basisstationsarchitekturen verwendet.

• Es bearbeitet HF-Funktionen: Modulation, Demodulation, Kombination/Teilung von Basisband und HF-Signalen.

• Es verwendet Software-Defined Radio (SDR) Techniken, die Moduskonfigurationen (Multi-Mode, Multi-Band) über Software ermöglichen.

• Es verfügt über ein Dual-Transmitter/Dual-Receiver-Design, um die Ausgangsleistung/Kapazität zu erhöhen.

•

• Physische & Schnittstellen-Ports
  Aus Tabelle 1-1:

  • HF-Anschlüsse: 2 × DIN-Anschlüsse (zu Antennensystem)

  • CPRI-Häfen: 2 × DLC-Anschlüsse (an BBU anschließen)

  • Stromversorgungsanschluss: 1 weiblicher Steckverbinder (Werkzeuglos-Pressfit-Typ) mit gleichem Strom von 48 V (Spannungsbereich von 36 V bis 57 V)

  • RET-Anschluss: 1 × DB9 (für Fernbedienungseinheit, RCU)

  • Alarmanschluss: 1 × DB15 (für externe Alarme)

  Frequenzbänder / IBW
  Aus den Frequenzspezifikationstabellen:

  Variante / Typ	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 915	935 960	25
  RRU3959 E900	880 915	925 960	35
  RRU3959 1800	1710 ¢ 1785	1805 1880	45
  RRU3959 2100	1920 bis 1980	2110 2170	60
  RRU3959w 1800	1710 ¢ 1785	1805 1880	75

  Kapazität (Ein- oder Mehrmodus)

  • InGSM-Modus(900 / 1800), unterstützt RRU3959 / 3959w bis zu 8 TRX.

  • InUMTS(im Modus 900 / 2100)
    • Ohne MIMO: bis zu 6 Träger
    • Mit MIMO: bis zu 4 Träger

  • InLTE (FDD)Modus:
    • RRU3959 (1800 MHz) unterstützt 2 Träger (Bandbreite 1.4, 3, 5, 10, 15, 20 MHz)
    • RRU3959 (2100 MHz) unterstützt 4 Träger (Bandbreite 5, 10, 15, 20 MHz)
    • RRU3959w unterstützt 2 LTE-Träger (5, 10, 15, 20 MHz)

  • Mehrmodenkombinationen (GSM + UMTS, GSM + LTE, UMTS + LTE usw.) werden unterstützt (innerhalb der Bandbeschränkungen)

  Empfängerempfindlichkeit
  Aus der Sensibilitätstabelle (Tabelle 2-4)

  • GSM 900: 113,7 dBm (1-Wege), 116,5 dBm (2-Wege), 119,2 dBm (theoretisch)

  • GSM 1800: 114,0 dBm (1-Wege), 116,8 dBm (2-Wege), 119,5 dBm (theoretisch)

  • UMTS 900: 125,8 / 128,6 / 131,3 dBm

  • UMTS 2100: 126,1 / 128,9 / 131,6 dBm

  • LTE (FDD):
    • 900: ¥106,3 / ¥109,1 / ¥111,8 dBm
    • 1800: ¥106,6 / ¥109,4 / ¥112,1 dBm
    • 2100: ¥106,9 / ¥109,7 / ¥112,4 dBm

  Ausgangsleistung
  Aus verschiedenen Tabellen und Anmerkungen:

  • Im GSM-Modus (900 / 1800) beträgt die maximale Leistung pro Träger 60 W (vorbehaltlich Lizenzierung).

  • Unter Höhenbedingungen wird die Leistung abgeschwächt: bei 3.500 m → 1 dB; bei 4.500 m → 2 dB.

  • Bei Dual-LTE-Trägern wird eine Übereinstimmung der Leistungsspektraldichte (PSD) empfohlen (d. h. gleiche Leistung pro Bandbreite).

  • Die “typische” Ausgabe pro Träger hängt vom Modus (GSM, UMTS, LTE) und der Anzahl der Träger ab (siehe Tabellen im Dokument)

  Stromverbrauch und Eingang

  • Eintritt: 48 V Gleichstrom (von 36 V bis 57 V)

  • Der RRU3959 / RRU3959w unterstützt eine Wechselstromversorgung über ein externes AC/DC-Modul oder ein OPM15M-Modul.

  • Der typische und der höchste Stromverbrauch werden bei 25 °C gemessen; die Laständerungen beeinflussen den Verbrauch.

  Umweltschutz und andere Spezifikationen

  • Es ist für die Installation im Außenbereich in der Nähe der Antennen ausgelegt.

  • Betriebstemperatur, Schutz, mechanische Abmessungen usw. sind Teil der vollständigen Spezifikation, aber ich habe nicht alles aus den Quellen gezogen, die ich überprüft habe.

  •
