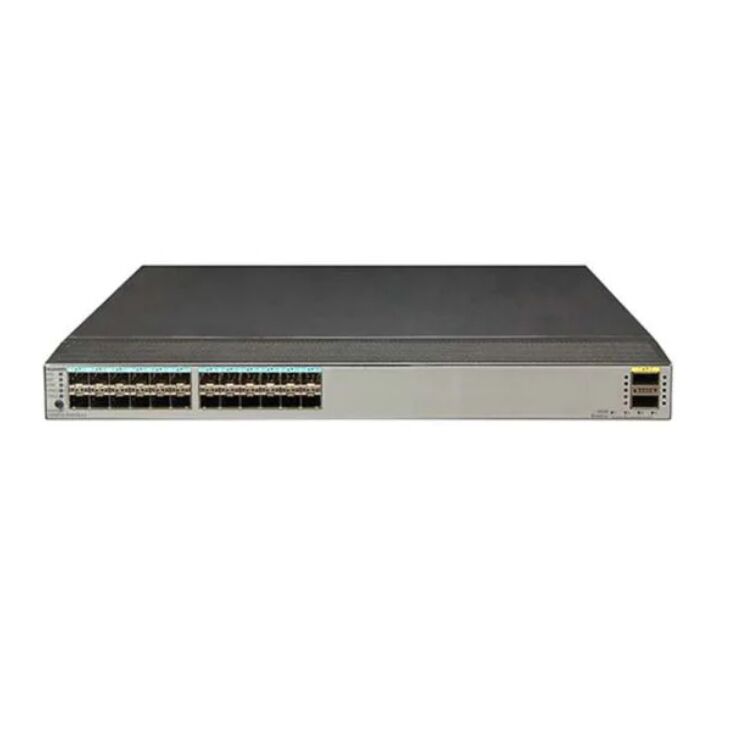

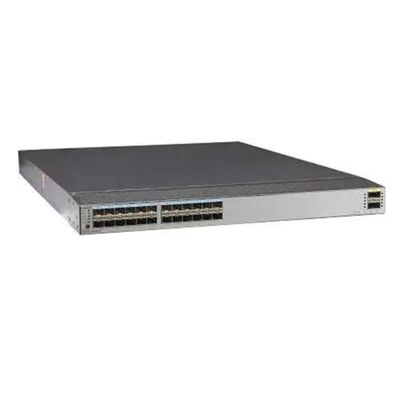

CE6810-24S2Q-LI-B, Huawei CE6810 Switch, 24x10GE SFP+/2x40GE QSFP+/Keine Versorgungsanlage

Produktcode

CE6810-24S2Q-LI-B

Teilnummer

02350GUC

Software-Version

V100R005C10 und später

Feste GE-Schnittstellen

Keine

Feststehende 10GE-Schnittstellen

24*10GE SFP+

Feststehende 40GE-Schnittstellen

2*40GE QSFP+

Eine 40GE-Schnittstelle kann in vier 10GE-Schnittstellen aufgeteilt werden.

Feste 100GE-Schnittstellen

Keine

Umschaltkapazität

640 Gbit/s

Weiterleitungsquote

480 Mpps

Nennspannungsbereich (mit Leistungsmodul)

100 V AC bis 240 V AC, 50/60 Hz

-48 V Gleichstrom bis -60 V Gleichstrom

Maximaler Stromverbrauch

171 W

Luftströmungsplanung

von vorne nach hinten oder von hinten nach vorne

Abmessungen (W x D x H)

442 mm x 600 mm x 43,6 mm

Gewicht (voll beladen)

10.1 kg (22,3 lb)

①

24 10GE SFP+ Ethernet-optische Ports

②

Zwei 40GE QSFP+ Ethernet-optische Ports

①

Stromversorgungsslot 1

②

Ventilatorschlitz 1

③

Konsole-Port

④

Barcode-Etikett

⑤

Lüfterplatz 2

⑥

Stromversorgungsslot 2

⑦

USB-Anschluss

⑧

ETH-Verwaltungsport

Modell

Beschreibung

Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen mit einem Fahrzeugvertrieb.

Optischer Empfänger, eSFP, GE, Multimode-Modul (805 nm, 0,55 km, LC)

SFP-GE-LX-SM1310

Optischer Empfänger, eSFP, GE, Einzelmodusmodul ((1310nm, 10km, LC)

S-SFP-GE-LH40-SM1310

Optischer Empfänger, eSFP, GE, Einzelmodusmodul ((1310nm, 40km, LC)

S-SFP-GE-LH40-SM1550

Optischer Transceiver, eSFP, GE, Einzelmodusmodul ((1550nm, 40km, LC)

SFP-10G-USR

10GBase-USR-Optischer Transceiver, SFP+, 10G, Multimode-Modul ((850nm, 0,1km, LC)

OMXD30000

Optischer Empfänger, SFP+, 10G, Multimode-Modul ((850nm, 0,3km, LC)

Einheit für die Berechnung der Leistungsfähigkeit

40GBase-iSR4 optischer Transceiver, QSFP+, 40G, Multimode (850nm,0.15km,MPO) ((Verbindung zu vier SFP+-Optischen Transceiver)

Einheit für die Berechnung der Leistungsfähigkeit

40GB-Base-LR4 optischer Empfänger,QSFP+,40GE,Einzelmodusmodul ((1310nm,10km,LC)

SFP-1000BaseT

Elektrische Transceiver,SFP,GE,elektrische Schnittstellenmodul ((100m,RJ45)

FAN-40EA-F

Fanschachtel ((EA, von vorne nach hinten, FAN-Panel-Seiten-Aufnahme)

FAN-40EA-B

Einheit für die Berechnung der Leistung der Fahrzeugklasse

Produktcode

CE6810-24S2Q-LI-F

CE6810-32T16S4Q-LI-B

CE6810-48S4Q-EI

Software-Version

V100R005C10 und später

V100R005C10 und später

V100R003C00 und später

Feststehende 10GE-Schnittstellen

24*10GE SFP+

32*10GBASE-T

16*10GE SFP+

48*10GE SFP+

Feststehende 40GE-Schnittstellen

2*40GE QSFP+

Eine 40GE-Schnittstelle kann in vier 10GE-Schnittstellen aufgeteilt werden.

4*40GE QSFP+

Eine 40GE-Schnittstelle kann in vier 10GE-Schnittstellen aufgeteilt werden

4*40GE QSFP+

Eine 40GE-Schnittstelle kann in vier 10GE-Schnittstellen aufgeteilt werden.

Feste 100GE-Schnittstellen

Keine

Keine

Keine

Umschaltkapazität

640 Gbit/s

1.28 Tbit/s

1.28 Tbit/s

Weiterleitungsquote

480 Mpps

960 Mpps

960 Mpps

Maximaler Stromverbrauch

171 W

288W

238W

10G-Basis-T-Ports

0

SFP+-Anschlüsse

24

QSFP+-Anschlüsse

2

Umschaltkapazität

640 Gbit/s

Weiterleitungsquote

480 Mpps

Luftströmungsplanung

von vorne nach hinten oder von hinten nach vorne

Gerätevirtualisierung

Steck

Supervirtuelles Gewebe (SVF)

Netzwerkvirtualisierung

M-LAG

Bewusstsein für VM

Agile-Controller

Netzwerkkonvergenz

FCoE

DCBX, PFC und ETS

Programmierbarkeit

OpenFlow

OPS

Linux-Container für Open-Source- und Anpassungsprogrammierung

Verkehrsanalyse

NetStream

sFlow

VLAN

Hinzufügen von Zugriffs-, Trunk- und Hybrid-Schnittstellen zu VLANs

VLAN-Vorgabe

QinQ

MUX VLAN

GVRP

ACL

Eintritt: 1,250
Fische: 500

MAC-Adresstabelle

Maximal: 128k

Dynamisches Lernen und Altern von MAC-Adressen

Statische, dynamische und Blackhole MAC-Adressen

Paketfilterung auf Basis der MAC-Adressen der Quelle

MAC-Adressenbeschränkung auf der Grundlage von Ports und VLANs

ARP (maximal)

1.5k

IPv4-FIB (maximal)

1.5k

IP-Route

IPv4-Routingprotokolle wie RIP, OSPF, BGP und IS-IS

IPv6 FIB (maximal)

/

Multicast FIB (maximal)

/

Mehrfachübertragung

IGMP-Spionierung

Zuverlässig

LACP

STP, RSTP, VBST, MSTP

BPDU-Schutz, Wurzelschutz und Schleifenschutz

Smart Link und mehrere Instanzen

DLDP

ERPS (G.8032)

VRRP, VRRP-Lastbalancing und BFD für VRRP

Qualitätssicherung

Verkehrsklassifizierung basierend auf Layer-2-Headern, Layer-3-Protokollen, Layer-4-Protokollen und 802.1p-Priorität

Aktionen von ACL, CAR, Ummarkierung und Planung

Algorithmen für die Planung von Warteschlüssen, einschließlich PQ, WRR, DRR, PQ + WRR und PQ + DRR

Mechanismen zur Vermeidung von Staus, einschließlich WRED und Tail Drop

Verkehrsgestaltung

Konfiguration und Wartung

Konsole-, Telnet- und SSH-Terminals

Netzwerkmanagementprotokolle wie SNMPv1/v2c/v3

Datei-Upload und -Download über FTP und TFTP

BootROM-Upgrade und Remote-Upgrade

802.3az Energieeffizientes Ethernet (EEE)

Heiße Flecken

Benutzerbetriebsprotokolle

ZTP

Sicherheit und Management

802.1x-Authentifizierung

Befehlszeilen-Autoritätskontrolle basierend auf Benutzerstufen, um zu verhindern, dass nicht autorisierte Benutzer Befehle verwenden

DoS, ARP und ICMP-Angriffsabwehr

Hafenisolation, Hafensicherheit und klebriges MAC

Bindung der IP-Adresse, MAC-Adresse, Schnittstellennummer und VLAN-ID

Authentifizierungsmethoden, einschließlich AAA, RADIUS und HWTACACS

Fernüberwachung des Netzwerks (RMON)

Abmessungen (W x D x H)

442 mm x 600 mm x 43,6 mm

Gewicht (voll beladen)

10.1 kg (22,3 lb)

Umweltparameter

Betriebstemperatur: 0°C bis 40°C (32°F bis 104°F) (0m bis 1800m)
Aufbewahrungstemperatur: -40°C bis 70°C
Relative Luftfeuchtigkeit: 5% RH bis 95% RH, nicht kondensierend

Betriebsspannung

Wechselstrom: 90 V bis 290 V
Gleichstrom: -38,4 V bis -72 V

Max. Stromverbrauch

171 W
