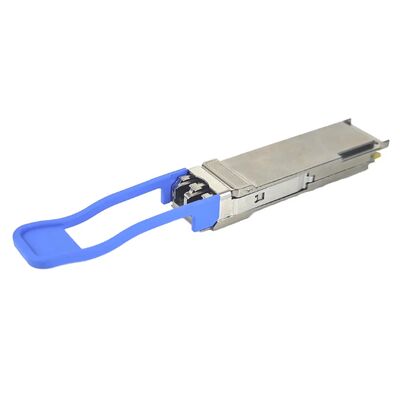

QSFP28-100G-SR4, optischer 100G-Transceiver von Huawei, 850 nm/100 m/MPO

Das Huawei-kompatible QSFP28-100G-SR4 ist ein leistungsstarkes, hot-plug-fähiges optisches Transceiver-Modul, das für die Datenübertragung über kurze Entfernungen in 100-Gigabit-Ethernet-Netzwerken (100 GbE), High-Performance-Computing-Clustern (HPC) und Unternehmensrechenzentren entwickelt wurde. Dieses Modul arbeitet über eine Nennwellenlänge von 850 nm über Multimode-Faser (MMF) und liefert eine zuverlässige Übertragungsentfernung von bis zu 70 Metern mit OM3-Faser oder bis zu 100 Metern mit OM4/OM5-Infrastruktur.

Ausgestattet mit einer standardmäßigen optischen MPO-12-Steckerschnittstelle und integrierter digitaler optischer Überwachung (DOM/DDM) bietet dieser Transceiver nahtlose Kompatibilität mit Huawei-Switches, Routern und Netzwerkschnittstellenkarten (NICs). Es bietet eine hohe Dichte, einen geringen Stromverbrauch (typischerweise weniger als 2,5 W) und eine absolut zuverlässige Zuverlässigkeit für moderne optische Verbindungen.

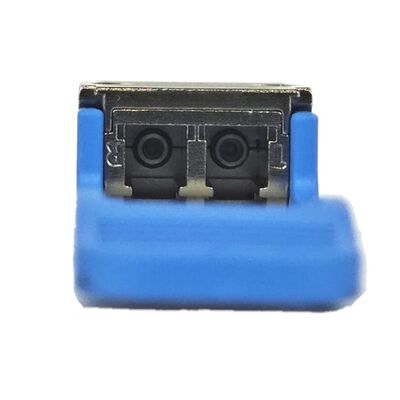

Abbildung 1 zeigt die Vorderseite des QSFP28-100G-SR4.

Der Huawei-kompatible QSFP28-100G-SR4 stellt den Höhepunkt der optischen Verbindungstechnik mit hoher Dichte und kurzer Reichweite dar. Der Begriff QSFP28 (Quad Small Form-factor Pluggable 28) bezieht sich auf den standardisierten Industrie-Formfaktor, der für 100G-Datenraten optimiert ist. Die SR4-Bezeichnung weist auf eine „Short Range“-Architektur mit vier unabhängigen Sende- und Empfangskanälen (Spuren) hin.

Anstatt Daten über einen einzelnen Glasfaserstrang weiterzuleiten, teilt dieses Modul den gesamten 100-Gbit/s-Strom in vier separate Leitungen auf, die jeweils mit einer Leitungsrate von 25,78125 Gbit/s unter Verwendung der NRZ-Modulation (Non-Return-to-Zero) arbeiten. Die Schnittstelle erfordert einen 12-Faser-MPO/MTP-Anschluss (wobei insbesondere 4 Lanes für die Übertragung und 4 Lanes für den Empfang genutzt werden und die mittleren 4 Fasern ungenutzt bleiben), was sie zur definitiven Hardware-Wahl für die Migration lokaler Netzwerke von alten 10G/40G-Strukturen in 100G-Pipelines mit hoher Kapazität macht.

Ein Haupthindernis beim Einsatz optischer Module von Drittanbietern ist die Softwaresperre oder strenge Hardware-Validierungsprotokolle innerhalb von Unternehmensbetriebssystemen wie Huawei VRP (Versatile Routing Platform). Unsere Huawei-kompatiblen Transceiver werden einer strengen Hardware-Verifizierung und einer EEPROM-internen Codierungsspezialisierung unterzogen.

Beim Einbau in High-End-Switches wie der Huawei CloudEngine-Serie erkennt das Hostsystem das Modul sofort, liest seine internen Parametertabellen fehlerfrei und füllt Standardschnittstellenbefehle aus, ohne „nicht unterstützte Transceiver“-Warnungen oder Schnittstellen-Port-Abschaltzustände auszulösen.

Das Wärmemanagement ist eine kritische Betriebskostenmetrik für große Rechenzentrumsinfrastrukturen. Die QSFP28-100G-SR4-Architektur basiert auf hocheffizienten 850-nm-VCSEL-Arrays (Vertical-Cavity Surface-Emitting Laser) und speziellen PIN-Fotodetektor-Chipsätzen. Dadurch kann der Transceiver in einem hochoptimierten Leistungsbereich arbeiten und über den gesamten thermischen Betriebsbereich eine typische Verlustleistung von weniger als 2,5 Watt aufrechterhalten, was sich direkt in einem geringeren Kühlaufwand und niedrigeren elektrischen Betriebskosten (OpEx) niederschlägt.

Für die Netzwerkwartung in Echtzeit ist ein detaillierter Einblick in die Variablen der optischen physikalischen Schicht erforderlich. Dieses Modul integriert standardmäßige DOM-Datenfeeds (Digital Optical Monitoring), die den Branchenvereinbarungen SFF-8636 entsprechen. Netzwerktechniker können wichtige Echtzeitdiagnosen direkt über die Switch-CLI überwachen, darunter:

• Optische Sendeleistung (Tx) pro Kanal

• Leistungsempfindlichkeitsmetriken für den optischen Empfang (Rx) pro Kanal

• Betriebstemperatur des internen Moduls

• Laser-Vorstromverteilungen

• Verfolgung der Versorgungsspannung in Echtzeit

Um eine fehlerfreie optische Verbindungskonnektivität über Ihre Netzwerkreihen hinweg herzustellen, ist es entscheidend, den Transceiver mit den richtigen Glasfaserkabelspezifikationen abzustimmen:

• Der MPO-12-Anschluss: Der Transceiver beherbergt eine interne optische MPO-12-Steckerbuchse mit Ausrichtungsstiften. Daher muss das Glasfaser-Patchkabel in einer MPO-12/MTP-12-Buchse (ohne Pins) enden.

• Glasfaserqualität und Entfernungsskalierung:

  • Setzen Sie OM3 Multimode Fiber (MMF) ein, um zuverlässige 100G-Übertragungsentfernungen von bis zu 70 Metern zu erreichen.

  • Setzen Sie OM4- oder OM5-Multimode-Faser (MMF) ein, um die volle Betriebsreichweite von bis zu 100 Metern zu nutzen.

• Optische Polarität: Standardmäßige 100G-Paralleloptik-Bereitstellungen erfordern eine MPO-Polaritätsverkabelung vom Typ B, um die Sende-Ports (Tx) von Switch A korrekt mit den entsprechenden Empfangs-Ports (Rx) von Switch B zu verbinden.

1. Richten Sie das QSFP28-Modul sorgfältig aus, sodass der integrierte Ausrichtschlüssel für die Zuglasche mit dem physischen Ausrichtungsschlitz des Host-Huawei-Switch-Ports übereinstimmt.

2. Schieben Sie den Transceiver vorsichtig in den offenen Anschluss, bis Sie ein mechanisches „Klicken“ hören, das anzeigt, dass das Gerät sicher im Backplane-Käfig eingerastet ist.

3. Entfernen Sie die Staubschutzkappen aus Gummi sowohl vom optischen Fenster des Transceivers als auch vom weiblichen MPO-12-Patchkabel. Überprüfen Sie die Faserendfläche mit einem Glasfaserendoskop und reinigen Sie sie bei Bedarf.

4. Richten Sie die Feder des weiblichen MPO-Steckers am Transceiver-Steckplatz aus und stecken Sie sie fest ein. Die Verbindungsanzeige-LED am Host-Switch sollte innerhalb weniger Augenblicke nach Abschluss des optischen Handshakes dauerhaft grün leuchten.

Beschaffungsmanager bewerten häufig optische Verbindungspfade, wenn sie 100G-Campus-Fabrics und Server-Aggregationen entwerfen. Die folgende Produktmatrix beschreibt die Leistungsmerkmale der standardmäßigen 100G-QSFP28-Optionen im Vergleich zum SR4-Modul mit kurzer Reichweite:

A: Ja, absolut. Unsere Huawei-kompatiblen QSFP28-100G-SR4-Module sind mit benutzerdefiniertem EEPROM-Systemcode ausgestattet, der speziell auf die VRP-Softwareregeln von Huawei abgestimmt ist. Wenn Sie dieses Modul in einem Huawei-Switch (z. B. der CloudEngine 6800- oder 8800-Serie) bereitstellen, wird es nativ initialisiert. Der Switch registriert es genau wie ein Marken-Originalmodul und ermöglicht so die vollständige CLI-Integration, Telemetrie-Auslesungen und einen fehlerfreien Betrieb.

A: Sie müssen ein Multimode-Glasfaser-Patchkabel (MMF) (entweder OM3-, OM4- oder OM5-Glas) verwenden, das am Transceiver-Ende mit einer MPO-12-Buchse abgeschlossen ist. Der weibliche Anschluss ist erforderlich, da unser QSFP28-Modul über interne männliche Ausrichtungsstifte verfügt. Stellen Sie bei standardmäßigen Switch-to-Switch-Verbindungen sicher, dass Sie ein MPO-Kabel mit Typ-B-Polarität bestellen, um eine ordnungsgemäße Zuordnung der Sender-zu-Empfänger-Spur sicherzustellen.

A: Ja. Da der 100GBASE-SR4-Standard von Natur aus auf vier einzelnen parallelen Lanes mit 25,78 Gbit/s basiert, können Sie problemlos eine Breakout-Konfiguration durchführen. Durch den Anschluss einer MPO-12-Buchse an ein 4x Duplex LC-Multimode-Breakout-Kabel können Sie die Signale an vier einzelne 25G SFP28 SR-Ports an Downstream-Switches oder Netzwerkschnittstellenkarten weiterleiten. Sie müssen lediglich den Konfigurationsbefehl „Port Split“ oder „Breakout“ an Ihrem Host-Switch-Schnittstellen-Port eingeben.

A: Wir gewähren auf diesen optischen Transceiver eine branchenführende 3-jährige erweiterte Ersatzgarantie. Für den seltenen Fall, dass ein Modul innerhalb dieses Zeitraums eine optische Verschlechterung oder einen Ausfall interner Komponenten erfährt, koordiniert unser technisches Logistikteam einen schnellen Produktaustausch, um Netzwerkausfallzeiten zu minimieren. Darüber hinaus bieten wir lebenslangen technischen Support und bieten Remote-Unterstützung bei der Kompatibilitätsprüfung, der Fehlerbehebung bei der DOM-Analyse und bei Fragen zur Breakout-Konfiguration.

A: MPO (Multi-Fiber Push On) ist die allgemeine internationale Industriestandardbezeichnung für diesen Mehrfaser-Steckertyp. MTP® ist eine eingetragene Marke von US Conec und steht für eine technisch ausgereifte Premium-Version eines MPO-Steckers. MTP-Steckverbinder sind vollständig kompatibel mit Standard-MPO-Schnittstellen, verfügen jedoch über mechanische Verbesserungen, die die Einfügungsdämpfung reduzieren, den Verschleiß der Faseroberfläche minimieren und die physikalische Federstabilität über Verbindungszyklen mit hoher Dichte optimieren.

A: Ja, dieses Modul ist zu 100 % Hot-Plug-fähig. Sie können den Transceiver in jeden betriebsbereiten Huawei-Switch-Port einstecken oder daraus herausziehen, ohne das System auszuschalten, benachbarte Ports zu unterbrechen oder Stromunterbrechungen auf der Systemrückwandplatine auszulösen. Dadurch können Sie die Verbindungskapazität erhöhen oder Hardwarekomponenten während der Produktionszeiten austauschen, ohne dass geplante Wartungsfenster für Netzwerkausfallzeiten erforderlich sind.

Der mit Huawei kompatible optische Transceiver QSFP28-100G-SR4 bietet eine außergewöhnliche Kombination aus hoher Leistung, geringem Stromverbrauch und Kosteneffizienz für 100-GbE-Anwendungen mit kurzer Reichweite. Durch die Kombination echter Huawei-Systemkompatibilität mit einer erstklassigen 850-nm-Paralleloptikarchitektur und integrierter DOM-Diagnose bietet dieses Modul Unternehmens- und Rechenzentrumsnetzwerken eine unglaublich zuverlässige Glasfaserverbindungsbasis mit hoher Dichte.
