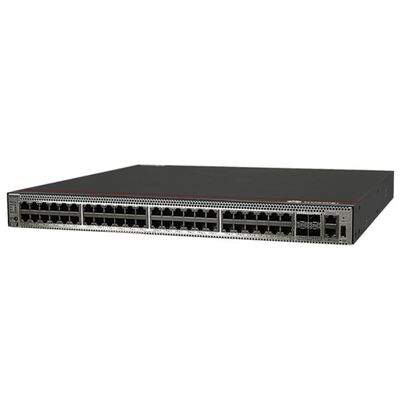

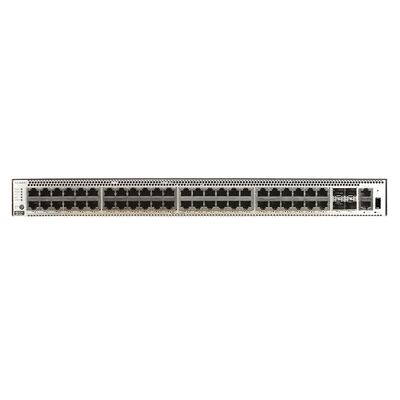

S5731-H48T4XC, Huawei S5731 Switch, 48xGE RJ45/4x10GE SFP+/Erweiterungssteckplatz

S5731-H48T4XCSpezifikation

Festanschluss

48 x 10/100/1000Base-T-Anschlüsse, 4 x 10GE SFP+-Anschlüsse

Abmessungen (H x W x D)

43.6 mm x 442 mm x 420 mm

Fahrgestellhöhe

1 U

Chassisgewicht (einschließlich Verpackung)

80,55 kg

Erweiterter Schlitz

Ein erweiterter Slot, unterstützt 2 x 40GE, 8 x 10GE Base-T, 2 x 25GE SFP28 oder 8 x 10GE SFP+ Karten

Typ der Stromversorgung

• 600 Watt Wechselstrom (aufsteckbar)

• 150 Watt Wechselstrom (einsteckbar)

• 1000 Watt Gleichstrom (aufsteckbar)

Nennspannungsbereich

• Wechselstrom-Eingang (600 W AC ): 100 V AC bis 240 V AC, 50/60 Hz

• Wechselstrom-Eingang (150 W AC ): 100 V AC bis 240 V AC, 50/60 Hz

• Gleichstrom-Eingang (1000 W DC): -48 VDC bis -60 V DC

Höchstspannungsbereich

• Wechselstrom-Eingang (150 W AC ): 90 V AC bis 264 V AC, 47 Hz bis 63 Hz

• Wechselstrom-Eingang (600 W AC ): 90 V AC bis 290 V AC, 45 Hz bis 65 Hz

• Hochspannungs-Gleichstrom-Eingang (600 W AC): 190 V DC bis 290 V DC (erfüllt die 240 V Hochspannungs-Gleichstrom-Zertifizierung)

• Gleichstrom-Eingang (1000 W Gleichstrom): -38,4 V Gleichstrom bis -72 V Gleichstrom

Höchstleistung Verbrauch

124 Watt

Geräusche

• Unter Normaltemperatur (Schallleistung): 57,5 dB (A)

• Unter hoher Temperatur (Schallleistung): 70,9 dB (A)

• Unter Normaltemperatur (Schalldruck): 47,5 dB (A)

Betriebstemperatur

• Höhe von 0 bis 1800 m: -5- Nein.C bis 45- Nein.C

• 1800-5000 m Höhe: Die Betriebstemperatur sinkt um 1oCJedes Mal, wenn die Höhe um 220 m steigt.

Lagertemperatur

- 40- Nein.C bis +70- Nein.C

Relative Luftfeuchtigkeit

5% bis 95% (nicht kondensiert)

ÜberspannungsschutzSpezifikation Hafen)

Normaler Modus:±6 kV

ÜberspannungsschutzSpezifikation (Leistung)Hafen)

• Wechselstromanschluss:±6 kV im Differenzmodus,±6 kV im normalen Modus

• Gleichstromanschluss:±2 kV im Differenzmodus,±4 kV im allgemeinen Modus

Wärmeabbau

Luftkühlung, Wärmeabbau, intelligente Geschwindigkeitsregelung und Steckventilatoren

Dienstleistungsmerkmale

MAC-Adressentabelle

Einhaltung der IEEE 802.1d-Standards

288K MAC-Adressen

MAC-Adressenlernen und Altern

Statische, dynamische und Blackhole MAC-Adressen

Paketfilterung auf Basis der MAC-Adressen der Quelle

VLAN

4094 VLANs

Gast- und Sprach-VLAN

GVRP

MUX VLAN

VLAN-Zuteilung auf Basis von MAC-Adressen, Protokollen, IP-Subnetzen, Richtlinien und Ports

VLAN-Mapping

Funkdienst

Zugriffskontrolle der AP, Verwaltung der AP-Domänen und Verwaltung der AP-Konfigurationsvorlagen

Funkmanagement, einheitliche statische Konfiguration und dynamische zentrale Verwaltung

WLAN-Basisdienste, Qualitätssicherung, Sicherheit und Benutzerverwaltung

CAPWAP, Tag/Terminalstandort und Spektrumanalyse

Ethernet-Schleifenschutz

RRPP-Ringtopologie und RRPP-Mehrfachinstanz

Smart-Link-Baumtopologie und Smart-Link-Mehrfachinstanz, die einen Schutz auf Millisekunden-Ebene bieten

Wechseln

SEP

ERPS (G.8032)

BFD für OSPF, BFD für IS-IS, BFD für VRRP und BFD für PIM

STP (IEEE 802.1d), RSTP (IEEE 802.1w) und MSTP (IEEE 802.1s)

BPDU-Schutz, Wurzelschutz und Schleifenschutz

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS)

MPLS-TE

MPLS-QoS

IP-Routing

Statische Routen, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP, BGP4+, ECMP, Routingrichtlinie

Bis zu 512 K FIBv4-Einträge

Bis zu 64K FIBv6-Einträge

Interoperabilität

VBST (VLAN-Based Spanning Tree), die mit PVST, PVST+ und RPVST arbeiten

Protokoll zur Verhandlung von Verbindungsarten (LNP), ähnlich wie DTP

VLAN-Zentralmanagementprotokoll (VCMP), ähnlich wie VTP

Funktionen von IPv6

Bis zu 64 000 ND-Einträge

PMTU

IPv6 Ping, IPv6 Tracert und IPv6 Telnet

ACLs basierend auf Quell-IPv6-Adressen, Ziel-IPv6-Adressen, Layer 4-Ports oder Protokolltypen

Multicast-Aushörer-Discovery-Snooping (MLDv1/v2)

IPv6-Adressen für Unterschnittstellen, VRRP6, DHCPv6 und L3VPN konfiguriert

Mehrfachübertragung

IGMP v1/v2/v3 und IGMP schneller Ausstieg

Multicast-Weiterleitung in einem VLAN und Multicast-Replikation zwischen VLANs

Multicast-Last-Balancing zwischen Mitgliedshäfen eines Trunks

Steuerbarer Multicast

Statistiken über den Hafen-Multicast-Verkehr

IGMP v1/v2/v3, PIM-SM, PIM-DM und PIM-SSM

MSDP

MVPN

Qualitätssicherung/ACL

Grenzsatz in der Ein- und Ausfahrtrichtung eines Hafens

Paketumleitung

Hafenverkehrspolizei und zweistufige dreifarbige CAR

Acht Schlangen pro Hafen

Algorithmen für die Planung der Warteschlange DRR, SP und DRR+SP

WRED

Ummarkierung der Felder 802.1p und DSCP von Paketen

Paketfilterung von Schicht 2 bis Schicht 4, Filterung ungültiger Frames anhand der MAC-Adressen der Quelle, der MAC-Adressen des Ziels, der IP-Adressen der Quelle, der IP-Adressen des Ziels, der TCP/UDP-Portnummer,Protokolltyp, und VLAN-ID

Warteschlangenbasierte Tarifbegrenzung und -gestaltung in Häfen

Sicherheit

Hierarchische Benutzerverwaltung und Passwortschutz

DoS-Angriffsabwehr, ARP-Angriffsabwehr und ICMP-Angriffsabwehr

Bindung der IP-Adresse, MAC-Adresse, Portnummer und VLAN-ID

Hafenisolation, Hafensicherheit und klebriges MAC

MAC Zwangsübertragung (MFR)

Blackhole-MAC-Adressen

Beschränkung der Anzahl der gelernten MAC-Adressen

IEEE 802.1x-Authentifizierung und Einschränkung der Anzahl der Benutzer an einem Port

AAA-Authentifizierung, RADIUS-Authentifizierung und HWTACACS-Authentifizierung

NAC

SSH V2.0

HTTPS

CPU-Schutz

Schwarze und weiße Liste

Angriff Quellverfolgung und Bestrafung für IPv6-Pakete wie ND, DHCPv6 und MLD-Pakete

Sicherer Start

IPSec

MACSec-256

Europäische Gerichtshof

Täuschung

Zuverlässig

LACP

E-Kofferraum

Ethernet OAM (IEEE 802.3ah und IEEE 802.1ag)

Das ist ITU-Y.1731

DLDP

LLDP

BFD für BGP, BFD für IS-IS, BFD für OSPF, BFD für statische Strecke

VXLAN*

VXLAN L2- und L3-Gateways

Zentralisiertes und verteiltes Gateway

BGP-EVPN

Mit dem NETCONF-Protokoll konfiguriert

Supervirtuelles Gewebe (SVF)

Als SVF Parent arbeiten, um Downlink-Switches und APs vertikal als ein Gerät für die Verwaltung zu virtualisieren.

Eine zweischichtige Client-Architektur wird unterstützt.

Das IGMP-Snooping kann an den Access-Switches (AS) aktiviert werden und die maximale Anzahl der Zugriffsbenutzer an einem Port konfiguriert werden kann.

ASs können unabhängig konfiguriert werden. Dienste, die nicht von Vorlagen unterstützt werden, können auf dem Elternteil konfiguriert werden.

Es sind Geräte von Drittanbietern zwischen SVF-Mutter und Clients erlaubt.

Arbeitet als SVF-Client, der plug-and-play mit Nullkonfiguration ist

iPCA

Direktes Färben von Paketdiensten zur Erhebung von Echtzeitstatistiken über die Anzahl der verlorenen Pakete und die Verlustquote von Paketen

Sammlung von Statistiken über die Anzahl der verlorenen Pakete und die Verlustquote von Paketen auf Netzwerk- und Geräteebene

TWAMP

Messung der Leistung von IP-Zwei-Wege-Verbindungen

Messung der Packetverzögerung in zwei Richtungen, der Packetverlustrate in eine Richtung und des Packet-Jitter in eine Richtung

Management und Wartung

iStack, mit bis zu 9 Schaltern in einem Stapel

SNMP v1/v2c/v3

RMON

Intelligente Anwendungskontrolle (SAC)

Webbasiertes NMS

Systemprotokolle und Alarme verschiedener Ebenen

GVRP

MUX VLAN

NetStream

Intelligente Betriebsführung

* CloudEngine S5731-H-Series-Switches benötigen die VXLAN-Lizenz oder das erweiterte Softwarepaket N1, um die VXLAN-Funktion zu unterstützen.
