Allgemeine Beschreibung
Dieses Modul ist für 40 km optische Kommunikationsanwendungen konzipiert und ist IEEE 802.3bs für 400GE Ethernet konform.8-spuriger optischer Empfänger und Modulmanagement-Block mit 2-drahtartiger serieller SchnittstelleDie optischen Signale werden über einen industriestandardmäßigen LC-Anschluss auf eine Single-Mode-Faser multiplexiert.
Anwendungen
- 400GBASE-ER8 Ethernet
- Telekommunikationsnetze
- Datenzentrumsverbindung
Eigenschaften
- QSFP-DD MSA-konform
- Einheitliche Datenbank für die Bereitstellung von Daten
- Unterstützung der digitalen Diagnoseüberwachung
- Elektrische Schnittstelle mit 76-Pin-Schaltfläche
- 8 LAN-WDM-Strecken MUX/DEMUX-Konstruktion
- 53.125Gbit/s PAM4-Kanal elektrische serielle Schnittstelle (400GAUI-8)
- Maximaler Stromverbrauch 15,4 W
- LC-Duplexanschluss
- Unterstützt 425Gb/s Bitrate
- Übertragung von bis zu 40 km auf Single-Mode-Faser
- Betriebsfalltemperatur: von 0°C bis 70°C
- Einzelne 3.3V-Stromversorgung
- RoHS 2.0-konform
Bestellinformationen
| Teilnummer | Datenrate (gbps) | Wellenlänge (nm) | Übertragungsstrecke (km) | Temperatur (oC) (Betriebsfall) |
|---|
| Die in Absatz 1 genannten Angaben sind zu beachten. | 400 Gb/s | 1310 nm | 40 km SMF | 0°C bis + 70°C |
Transceiver-Blockdiagramm
Zuweisung und Beschreibung des Pins
Der elektrische Pinout des QSFP-DD-Moduls ist in Abbildung 2 dargestellt.
Absolute Höchstratings
Es ist zu beachten, dass bei einem Betrieb, bei dem die einzelnen absoluten Höchstwerte überschritten werden, dauerhafte Schäden an diesem Modul entstehen können.
| Parameter | Symbol | Min. | Typ | Maximal | Einheiten | Anmerkungen |
|---|
| Maximale Versorgungsspannung | Vcc | - Oh, nein, nein.5 | 3.3 | 3.6 | V | |
| Speichertemperatur | Z | - 40 | | 85 | °C | |
| Relative Luftfeuchtigkeit | RH | 10 | | 85 | % | 1 |
| Schadensschwelle für jede Spur | THd | -Drei.4 | | | dBm | |
Betriebsumgebungen
Die nachstehenden elektrischen und optischen Eigenschaften sind in dieser Betriebsumgebung definiert, sofern nicht anders angegeben.
| Parameter | Symbol | Min. | Typ | Maximal | Einheiten |
|---|
| Versorgungsspannung | Vcc | 3.135 | 3.3 | 3.465 | V |
| Falltemperatur | Oberste | 0 | | 70 | °C |
| Verbindungsdistanz mit G.652 | | | | 40 | Kilometer |
Mechanische Abmessungen
Häufig gestellte Fragen

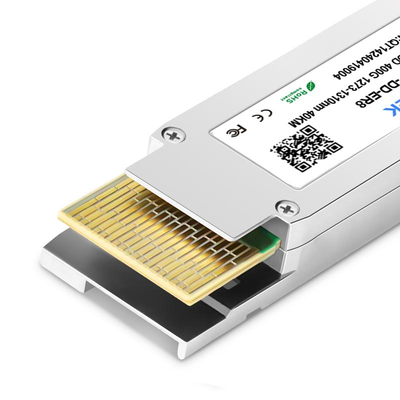

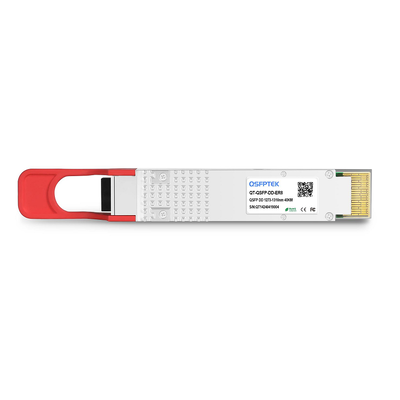

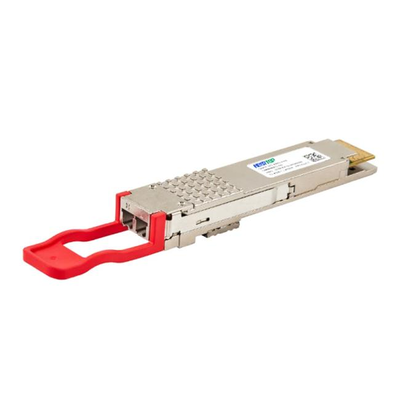

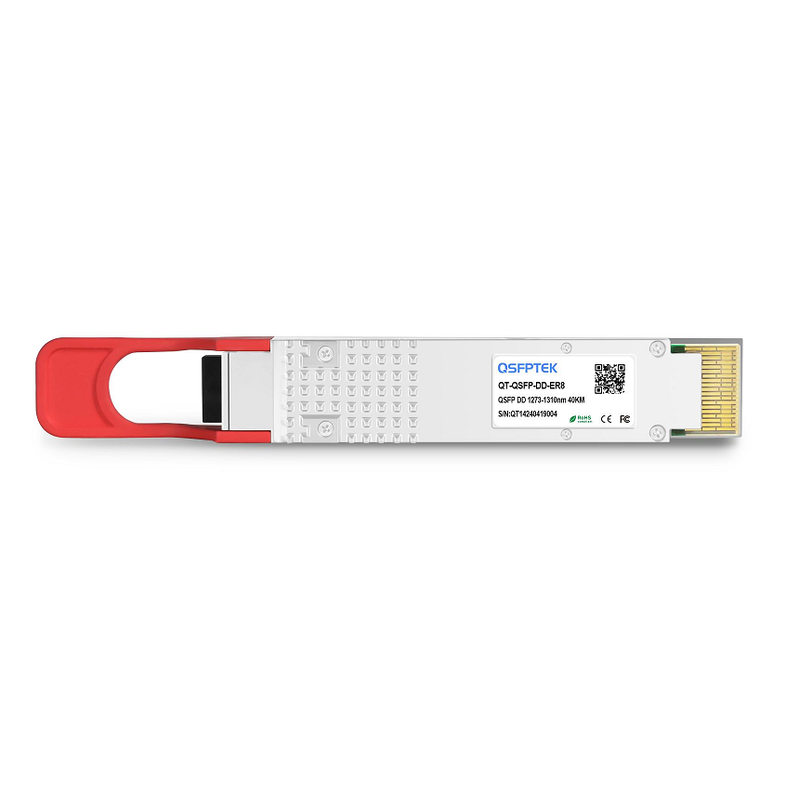

F1: Was ist der QAPQD040F0CN1 QSFP-DD ER8-Transceiver?
A: Der QAPQD040F0CN1 ist ein 400G QSFP-DD ER8 optischer Transceiver, der für Hochgeschwindigkeits-Ethernet- und Datenzentrumsinterconnect (DCI) -Anwendungen entwickelt wurde.Es unterstützt die Übertragung von 400 Gb/s über Single-Mode-Faser (SMF) bei 1310 nm mit einer maximalen Reichweite von 40 km.
F2: Welchen Fasertyp und welchen Steckverbinder verwendet dieses Modul?
A: Dieses Modul ist für die OS2-Single-Mode-Faser (SMF) ausgelegt und verfügt über einen Duplex-LC-Anschluss, der eine zuverlässige optische Fernübertragung ermöglicht.
F3: Für welche Anwendungen ist der QAPQD040F0CN1 geeignet?
A: Es ist ideal für:
- Datencenter-Interconnect (DCI)
- Cloud-Computing-Netzwerke
- Unternehmens-Rückgratnetze
- METRO Ethernet
- Telekommunikation
F4: Was ist der Unterschied zwischen QSFP-DD ER8 und QSFP-DD FR4?
A: Beide Module unterstützen 400Gb/s Ethernet, aber ER8 bietet Übertragungsstrecken von bis zu 40 km, während FR4 für Strecken von bis zu 2 km ausgelegt ist. ER8 ist die bevorzugte Wahl für Fernleitungen.
F5: Unterstützt der QAPQD040F0CN1 die digitale optische Überwachung (DOM)?
A: Ja. Das Modul unterstützt die digitale optische Überwachung (DOM/DDM), so dass Benutzer Betriebstemperatur, Spannung, Übertragungsleistung,und erhalten Strom für eine einfachere Wartung und Diagnose des Netzwerks.
F6: Ist der QAPQD040F0CN1 mit den wichtigsten Anbietern von Netzwerkgeräten kompatibel?
A: Ja. Das Modul ist so konzipiert, dass es mit QSFP-DD-konformen Switches und Routern kompatibel ist und auf Anfrage für die wichtigsten Netzwerkmarken codiert werden kann.Gewährleistung einer zuverlässigen Interoperabilität und Plug-and-Play-Einführung.
