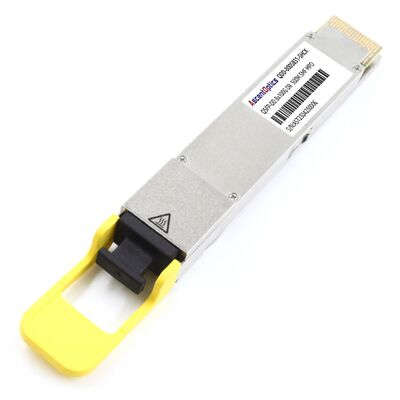

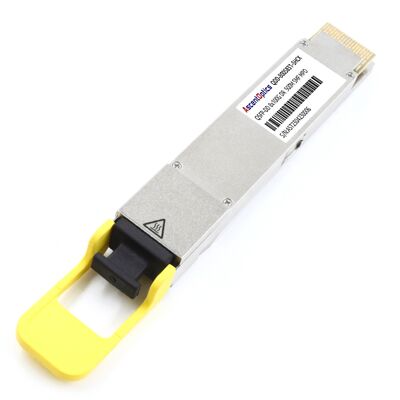

TS-QDO8-318H-01C/800G QSFP-DD DR8 MPO Transceiver Modul, 1310nm SMF 500m für Rechenzentrum

DieEinheit für die Berechnung der LeistungsfähigkeitDer optische Transceiver ist eine zentrale Komponente für moderne Hyperrechenzentren und liefert eine Gesamtdatenrate von 800 Gbps, um den Bandbreitenanforderungen von KI und Cloud Computing gerecht zu werden.Wellenlänge 1310 nmDieses Modul verwendet8x100G PAM4Modulation zur Übertragung von Daten über Single-Mode-Faser (SMF) für Entfernungen von bis zu500 MeterEs wurde für Dichteumgebungen entwickelt und überbrückt die Lücke zwischen Kurzstrecken-Multi-Mode-Lösungen und Langstrecken-Ein-Mode-Optik.bietet einen kostengünstigen Weg für Spine-to-Leaf-Verbindungen.

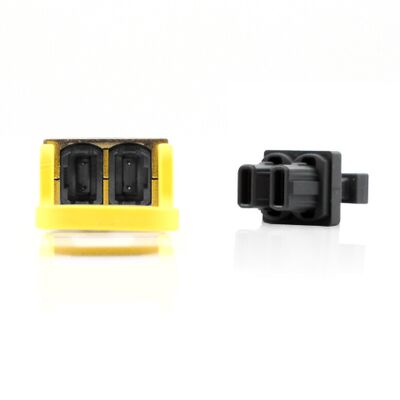

Abbildung 1 zeigt die Vorderseite des 800G QSFP-DD DR8 MPO.

DieEinheit für die Berechnung der Leistungsfähigkeit(Double Density) ist ein parallel steckbares Glasfasermodul für Ethernet-Verbindungen mit hohem Durchsatz.

• Modulation: Es nutztPAM4 (Pulse Amplitude Modulation 4-Level)bei 106,25 Gbps pro Spur, um eine Durchsendung von 800 Gbps zu erreichen.

• Optische Maschine: Das Modul verfügt über ein 1310nm-Laser-Array, das häufigEML (Electro-absorption Modulated Laser)oderSiliziumphotonik- und ein PIN-Fotodioden-Array.

• Formfaktor: Die QSFP-DD-Schnittstelle nutzt eine 8-spurige elektrische Schnittstelle, die die Rückwärtskompatibilität mit älteren QSFP-Systemen beibehält und gleichzeitig die Portdichte verdoppelt.

• Verbindungsstück: Sie beschäftigt in der Regel einenMPO-12 oder MPO-16 APC-Anschluss, wodurch eine geringe Rückspiegelung für eine hochgetreue Signalübertragung über parallele Ein-Mode-Fasern gewährleistet wird.

Moderne Rechenzentrumsmanager stehen vor dem Engpass "Distanz gegenüber Kosten". Während SR8 (850nm) -Module auf 100m auf Multimode-Faser beschränkt sind, sind die800G DR8die notwendige Reichweite für größere Anlagen bietet.

Kernstrategische Vorteile:

• Erweiterte Reichweite (500 m): Speziell für G.652-Ein-Modus-Fasern entwickelt, die eine Verbindungsmöglichkeit zwischen den verschiedenen Reihen und Hallen ermöglichen, die SR8 nicht erreichen kann.

• Energie- und WärmeeffizienzAufbauend auf einem7nm-DSP-Architektur, optimiert das Modul den Stromverbrauch (typischerweise < 16 W), was für die Aufrechterhaltung einer stabilen PUE (Power Usage Effectiveness) in KI-Clustern entscheidend ist.

• Zukunftssichere Ausbruchfähigkeit: Der DR8 eignet sich hervorragend für Breakout-Konfigurationen und ermöglicht die Verbindung eines 800G-Ports mit zwei 400G DR4- oder acht 100G DR1-Modulen.

• Stabilität in einem Modus: Im Gegensatz zu VCSEL-basierten Multi-Mode-Modulen bieten 1310nm-Ein-Mode-Optiken eine überlegene Signalstabilität und eine geringere Streuung über die Entfernung.

In einem industriellen KI-Netzwerk-SzenarioEinheit für die Berechnung der Leistungsfähigkeitist an der Wirbelsäulen-Schicht des Gewebes eingesetzt.

• Einrichtung: Bei der Verbindung von 800G-Switches müssen IngenieureAPC- (Angular Physical Contact) MPO-Kabelum die Signaldegradation durch PAM4-Signale mit hoher Reflektivität zu vermeiden.

• Vereinbarkeit: Unsere Module werden streng auf Arista, Cisco und NVIDIA/Mellanox Plattformen getestet, um 100%EEPROM/I2C-Konformitätund nahtlose Integration mitCMIS 5.0Überwachungsinstrumente.

• Szenarien des Ausbruchs: Durch die Verwendung eines Single-Mode MPO-to-LC Breakout-Kabels dient der 800G DR8 als hochdichte "Hub", der die Kabelverwaltung im Meet-Me-Raum vereinfacht.

F1: Wie groß ist die maximale Übertragungsdistanz des 800G DR8?A: Der 800G DR8 unterstützt eine maximale Verbindungslänge von500 Meterauf der Standard-G.652-Single-Mode-Faser (SMF), wodurch sie ideal für Campus-Skala-Rechenzentrumsverbindungen geeignet ist.

F2: Ist der 800G DR8 mit MPO-12 oder MPO-16 kompatibel?A: Es hängt von der spezifischen Hardwareversion ab.MPO-12/APCSchnittstelle für die 8-Kanal-Übertragung, aber einige Hochdichte-Versionen können MPO-16 erfordern.

F3: Kann ich einen 800G DR8 mit einem 800G SR8 verbinden?A: Nein. Diese Module sind inkompatibel, weil sie unterschiedliche Wellenlängen (1310nm vs. 850nm) und unterschiedliche Fasertypen (Single-Mode vs. Multi-Mode) verwenden.

F4: Unterstützt dieses Modul die digitale diagnostische Überwachung (DDM)?A: Ja, es unterstütztDDM/DOMüber die CMIS-Schnittstelle, die eine Echtzeitüberwachung von Temperatur, Spannung und optischer Leistung Tx/Rx ermöglicht.

F5: Was sind die Vorteile von Silicon Photonics in 800G DR8?A: Silicon Photonics-Versionen bieten im Vergleich zu herkömmlichen EML-Lasern oft eine niedrigere Kosten pro Bit und eine verbesserte thermische Zuverlässigkeit, insbesondere in 800G-Switch-Umgebungen mit hoher Dichte.

F6: Welche Garantie wird für den 800G DR8 gewährt?A: Wir bieten eine3 Jahre begrenzte Garantieund lebenslanger technischer Support, einschließlich Kompatibilitätsprüfung und Firmware-Updates für verschiedene Switch-Anbieter.

DieEinheit für die Berechnung der Leistungsfähigkeitist die endgültige Lösung für die Hochbandbreite, mittlere Reichweite Single-Mode-Konnektivität im Zeitalter der KI. Durch die Kombination von 1310nm Stabilität mit der Dichte der QSFP-DD-Formfaktor,Es stellt sicher, dass Ihr Netzwerk für das nächste Jahrzehnt des Datenwachstums bereit ist.
