Produktübersicht

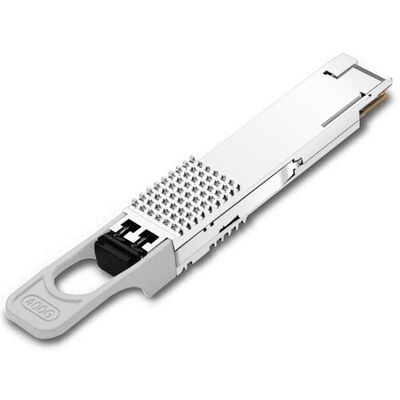

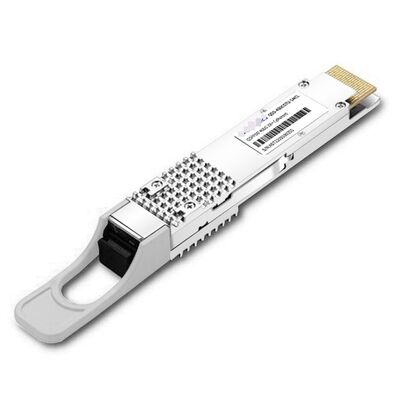

Das TS-QD-CO4H-ZRPC ist ein hochwertiges, leistungsstarkes 400G QSFP-DD Open ZR+ kohärentes optisches Transceiver-Modul, das speziell für moderne Data Center Interconnect (DCI), städtische Netzwerke und regionale optische Langstrecken-Transportanwendungen entwickelt wurde. Dieses Modul ist vollständig mit den Standards Open ZR+ MSA und OIF 400ZR kompatibel und ermöglicht Netzwerkbetreibern eine effiziente Bandbreitenskalierung bei gleichzeitiger Reduzierung der Gesamtkomplexität der Bereitstellung.
Dieser kohärente Transceiver integriert einen hochmodernen 7-nm-DSP-ASIC, abstimmbare C-Band-Laser mit ultraschmaler Linienbreite (von 1528,77 nm bis 1567,13 nm) und hochempfindliche kohärente Empfänger. Durch die Unterstützung flexibler Multiratenübertragungen (100G/200G/300G/400G) in Kombination mit den fortschrittlichen PM-QPSK- und PM-16QAM-Modulationsformaten bietet das TS-QD-CO4H-ZRPC ein optimales Gleichgewicht zwischen maximaler Glasfaserkapazität und erweiterter Übertragungsentfernung über Singlemode-Glasfaserverbindungen (SMF).

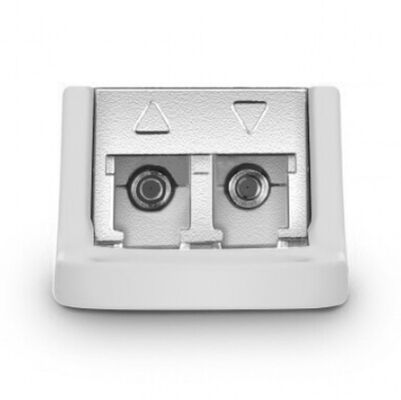

Abbildung 1 zeigt die Vorderseite des 400G QSFP-DD OPEN ZR+.
Hauptmerkmale und Vorteile
-
Kohärente Multi-Rate-Übertragung: Unterstützt anpassbare Betriebsmodi über 100G, 200G, 300G und 400G, um sich an unterschiedliche Netzwerktopologien anzupassen.
-
Offene Architektur: Basierend auf dem Open ZR+-Framework, um eine robuste Multi-Vendor-Interoperabilität zu gewährleisten und Netzwerkhardware zu entkoppeln.
-
IP-über-DWDM-Effizienz: Lässt sich direkt an Routing- und Switching-Plattformen mit hoher Dichte anschließen, sodass keine sperrigen, eigenständigen externen Transponder-Einschübe erforderlich sind.
-
Erweiterte Reichweite: Erreicht bis zu 450 km bei voller 400G-Kapazität oder bis zu 2000 km bei 100G in Verbindung mit verstärkten Leitungssystemen.
-
Erweiterte FEC (Forward Error Correction): Verfügt über Open FEC (O-FEC) für überlegenen Codierungsgewinn und außergewöhnliche Toleranz gegenüber optischen Beeinträchtigungen.
Detaillierte technische Spezifikationen
| Kategorie |
Parameter |
Spezifikationsprofil |
| Allgemeine Eigenschaften |
Modell-/Teilenummer |
TS-QD-CO4H-ZRPC / 400G QSFP-DD OPEN ZR+ |
|
Formfaktor |
QSFP-DD (kompatibel mit Hardware-Rev6.3, CMIS-Rev5.2) |
| Optische Leistung |
Wellenlängenbereich |
Vollständig C-Band abstimmbar (1528,77 nm ~ 1567,13 nm) mit ±1,5 GHz Stabilität |
|
Modulationsformate |
PM-QPSK (100G/200G), PM-16QAM (200G/300G/400G) |
|
Budgets für optische Verbindungen |
Sendeleistung: -0,5 dBm (Standard); RX-Eingangsbereich: 0 bis -18 dBm |
| Reichweite und Toleranz |
Übertragungsentfernung |
Verstärkt: 400G ≤ 450 km / 100G ≤ 2000 km | Unverstärkt: ≤ 40 km (400 G) |
|
CD-Toleranz |
±40.000 ps/nm (PM-QPSK); ±10.000 ps/nm (PM-16QAM) |
| Elektrik und Schnittstelle |
Stromverbrauch |
Typisch: 18W-22W | Maximal: 24 W (unter Volllast) |
|
Anschlüsse / Schnittstelle |
Optischer Duplex-LC/UPC-Anschluss; 76-poliger elektrischer CEI-56G-VSR |
Architekturvergleich: Open ZR+ vs. Standard OIF 400ZR
Das Verständnis der Designoptionen zwischen Open ZR+ und Standard 400ZR-Protokollen ist für die Entwicklung eines effizienten Backbones von entscheidender Bedeutung. Die folgende Tabelle zeigt, warum das TS-QD-CO4H-ZRPC eine verbesserte Vielseitigkeit für regionale Datennetze bietet:
| Netzwerkkriterien |
400G Offenes ZR+ (TS-QD-CO4H-ZRPC) |
Standard-OIF 400ZR |
| Zielanwendung |
Metro-, Regional- und Multi-Haul-DWDM-Verbindungen |
Punkt-zu-Punkt-Edge-DCI-Verbindungen mit kurzer Reichweite |
| Maximale 400G-Reichweite |
Bis zu 450 km – 1000 km (über verstärkte Leitungssysteme) |
Begrenzt auf maximal 120 km |
| Multi-Rate-Betrieb |
Ja (dynamisch skalierbar über 100G/200G/300G/400G) |
Nur 400G-Modus behoben |
| Host-Multiplexing |
Unterstützt sowohl Ethernet- als auch OTN-Container (OTU4/OTU CN). |
Streng beschränkt auf Ethernet (400GbE) |
| Vorwärtsfehlerkorrektur |
O-FEC (High-Gain, 11,6 dB Netto-Codierungsverstärkung) |
C-FEC (Concatenated FEC, geringere Verstärkung) |
FAQ
F1: Was sind die wichtigsten architektonischen Vorteile des Einsatzes von Open ZR+ gegenüber herkömmlichen Transpondern?
A: Die Implementierung von Open ZR+-Modulen wie dem TS-QD-CO4H-ZRPC ermöglicht IP-over-DWDM (IPoDWDM). Durch die Platzierung der kohärenten Optik direkt in Edge-Switches oder Core-Routern können Betreiber das dazwischenliegende Transponder-Chassis entfernen. Dies reduziert den Platzbedarf, senkt die Investitionsausgaben (CapEx), senkt die Kühlkosten und vereinfacht die Verwaltung der Netzwerkebene.
F2: Kann dieses Modul nahtlos mit Switches von Cisco, Arista und anderen Drittanbietern verbunden werden?
A: Ja, das kann es. Das Modul entspricht strikt den standardmäßigen MSA QSFP-DD-Abmessungen und folgt den CMIS 5.2-Konfigurationsrahmen, um eine robuste markenübergreifende Hardware-Interoperabilität zu ermöglichen. Da einzelne Hardwareanbieter eine unterschiedliche EEPROM-Codierungsüberprüfung vorschreiben, informieren Sie bitte unser Technikteam bei der Bestellung über Ihre Zielhostplattform (z. B. Cisco Catalyst/NEXUS, Arista, Juniper oder Huawei), damit wir die optimale Firmware-Übereinstimmung initialisieren können.
F3: Welche technische Onboarding- und Post-Sales-Unterstützung bieten Sie für eine kohärente Link-Inbetriebnahme an?
A: Kohärente Bereitstellungen erfordern genaue Parameter hinsichtlich leitungsseitiger Konfigurationen, OSNR-Management und optischer Leistungsbilanzen. Wir bieten direkten Zugang zu erfahrenen Außendiensttechnikern für optische Netzwerke, die Sie bei der Berechnung des Link-Engineering-Budgets, der Beratung bei der Ferninbetriebnahme, den Testschritten vor der Validierung und der Live-Fehlerbehebungsdiagnose unterstützen, um saubere BER-Margen zu gewährleisten.
F4: Wie lauten Ihre Garantierichtlinien und Hardware-Austauschverfahren für internationale Geschäftskunden?
A: Für alle unsere optischen Transceiver in Industriequalität gilt eine umfassende 1-Jahres-Garantie, die Konstruktions- oder Montageanomalien abdeckt. Wenn in Produktionsumgebungen ein Hardwarefehler auftritt, tritt unsere schnelle internationale RMA-Infrastruktur (Return Merchandise Authorization) in Aktion. Nach einer kurzen technischen Diagnoseprüfung wird in der Regel ein Express-Ersatz-Hardware-Kit bearbeitet und innerhalb von 3 bis 5 Werktagen von unserem Testdepot aus versandt.
